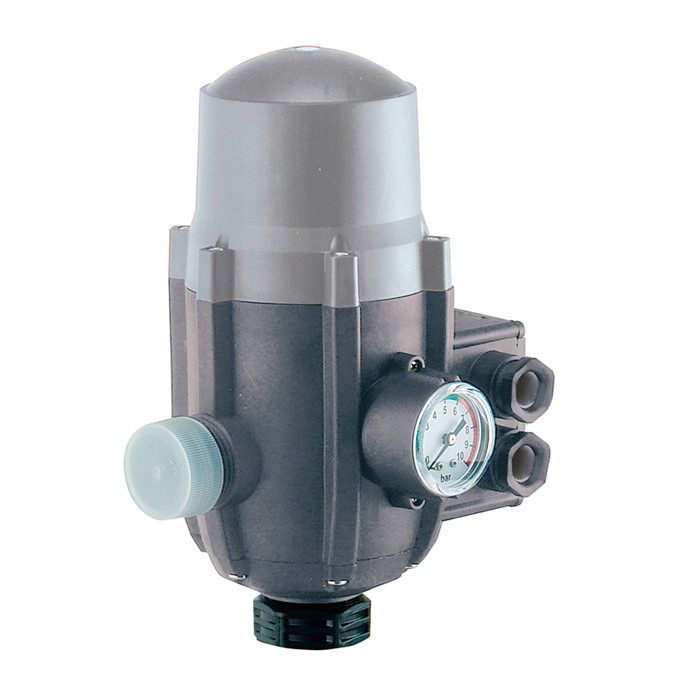

Автоматка для насосу EPS16, до 1,1 кВт, захист від сухого ходу (контролер тиску без гідроакумулятора)

Основні функції автоматики Насоси+ EPS16



За допомогою контролерів тиску "Насоси плюс Обладнання" EPS16, можна забезпечити автоматичний запуск і зупинку насосів використаною потужністю до 1,1 кВт (сила тока до 10А). Якщо тиск у системі падає до 1,5 - 3,0 бар (полаштовується користувачем), насос входить у роботу і зупиняється, коли потік рідини зупиняється. Цей тип обладнання ще називають "ціле протока", тому що автоматика зупиняє насос тільки при повній зупинки рідини, а верхній поріг зупинки помоса не регулюється.

Автоматика захищена за "сухим ходу" за принципом падіння тиску в системі. Якщо насос працюватиме без води, тиск у водопроводі впаде до мінімуму, при цьому контролер зупинить насос і зафіксує режим аварії. Ця функція захищає насос від ладу, бо без води обов’язково призведе до поломки насоса.

Якщо встановити цей тип автоматики при витраті рідини насос буде постійно працювати, підтримуючи стабільний тиск у системі, що дуже добре для більшості систем через відсутність перепадів тиску і частих включень насоса.

Потрібно також розуміти, що тиск вимкнення насоса не регулюється, а насос зупиняється при досягненні максимального можливого тиску за своїми характеристиками, тому перед встановкою контролера необхідно вивчити, чи підходить він для встановлення на ваш помос (щоб не було надмірного тиску). Для зупинки контролера тиску можна використовувати додаткові реле, але в такому випадку краще використовувати інший, готовий тип автоматики для регулювання верхнього порога.

За використання автоматики "Насоси плюс Обладнання" EPS16 Насос можна експлуатувати без гідроакумулятора, Але слід враховувати, що при найменшому витраті насос запуститься в роботу і зупиниться через 5-8 секунд після набирання максимального тиску. Хоча у водопровідній системі короткочасних розбору води є сенс встановити гідробак, але у таких системах, як поліва, де насос працює довго і без зупинки, встановлювати гідробак нецільовано. (автоматика для насосу без гідроакумулятора)











Особливості автоматики для насосу EPS16



• Автоматично вмикає і вимикає насос потужністю до 1,1 кВт

• Під час водорозбору насос підтримує, постачаючи постійний тиск

• Коригування тиску увімкнення у діапазоні від 1,5 до 3,0 бар

• Верхній поріг тиску не регулюється і залежить від максимального напору насоса (запор 10 метрів = 1 бар тиску)

• Захист по "Сухому ходу" при падінні тиску

• Захист від гідроударів завдяки вбудованому зворотному клапану

• Манометр для контролю тиску

• Компактний бічний З’ єднання патрубки

• Ручний параметр запуску (ЗАПИС)

• Світлодіод напруження (СЕТЬ)

• Світлодіод праці насоса (РАБОТА)

• Світлодіод безпеки (АВАРІЯ)

• Гарантійний період - 2 роки

• Привабливе до центра послуг по всій Україні

• Додаткова кількість запасних частин





Технічні характеристики:



• Виробник - Насоси плюс Обладнання (Україна)

• Країна виробництва - Китай

• Максимальна потужність двигуна насоса - 1,1 кВт

• Сила струму під'єднаного навантаження - 10 А;

• Джерело живлення - 220/240 В

• Частота мережі - 50/60 Гц;

• Степінь пилу/влаго захисту - IP65

• Захист за "Сухому ходу"

• Вбудований зворотний клапан

• Максимальна пропускна здатність: 6 м.куб/час

• Натиск запуску насоса автоматикою - 1,5 - 3,0 бар

• Макс. тиск для використання - 10 бар

• Макс. температура води - 60°C

• Режим роботи - S1 (довгий)

• Вхідне різьблення патрубок (знизу) - 1 дюйм зовнішнього різьблення

• Вихідний різьблений патрубок - 1 дюйм зовнішнього різьблення

• Орієнтація під час встановлення - вертикальна

• Тип керування - електрон





Габаритні розміри:



• Довжина - 142 мм

• Ширина - 150 мм

• Висота - 223 мм

• Вага - 1,2 кг





Розпакування автоматики EPS16SP

(увага, на відео інша модифікація з проводом і розеткою)









Варіанти встановлення:







Зміна заводських параметрів тиску увімкнення може бути потрібною у таких випадках:

1) Якщо найвища точка водорозбору більша, ніж на 15 м від EPS16;

2) Під час надмірного навантаження, наприклад, коли тиск на зап’ястку додає насосу до тиску;

3) При наявності гідроакумулятора з попередньо накачаним тиском повітря понад 1,5 атм.
