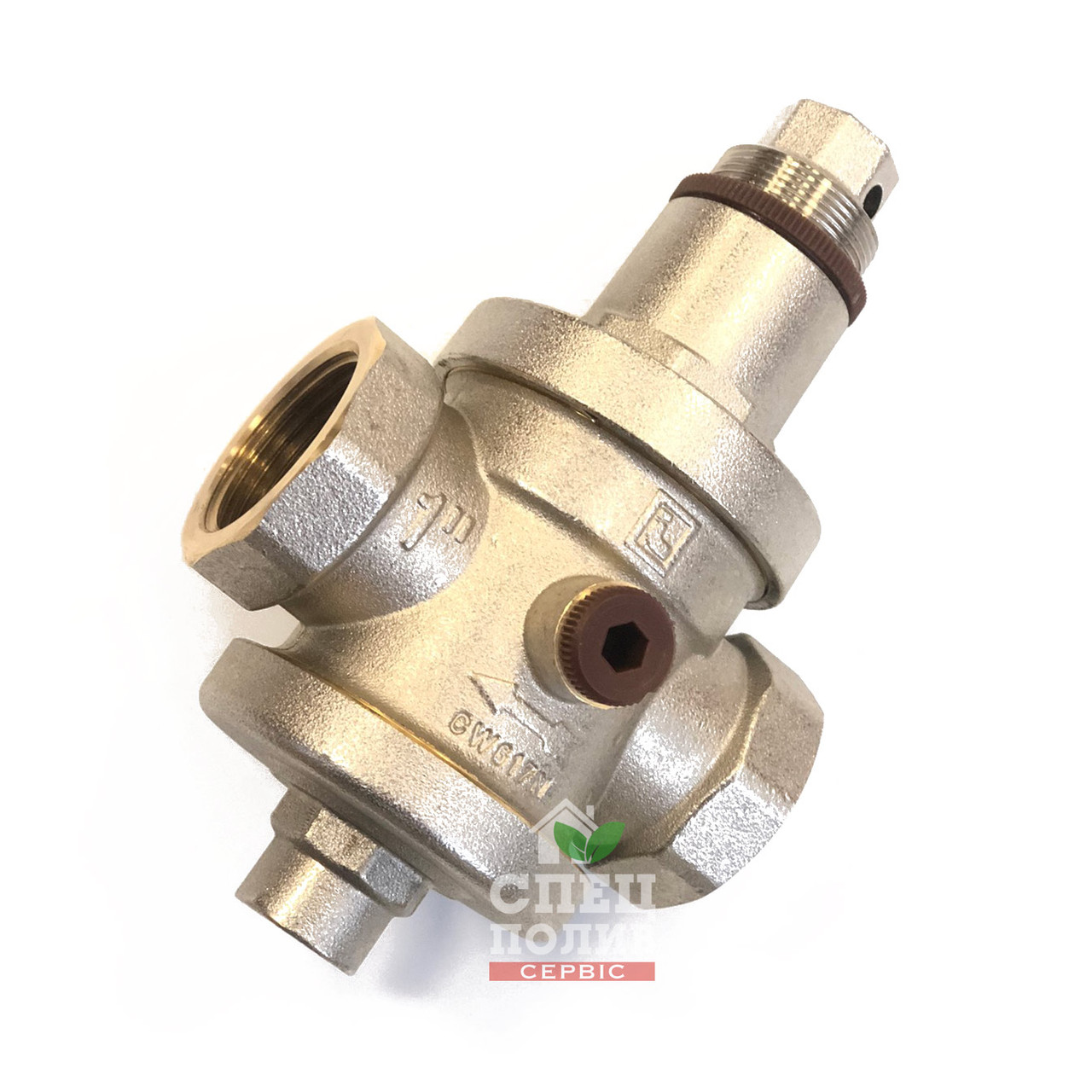

Редуктор тиску 1-5,5 бар, до 7,2 м³/год, до 25 бар, різьба 1" дюйм (регулятор тиску води), Itap EUROPRESS, Італія
- Готово до відправки
- Код: 1430100
2 133 ₴
Особливості
Особливістю сантехнічного редуктора є те, що його можна регулювати в діапазоні від 1 до 5,5 бар, а вхідний тиск може досягати 25 бар. Заводське налаштування вихідного тиску - 3 бари.
Максимальна витрата води, яка може пропустити через себе редуктор на 1" дюйм складає 7500 л/годину. Редуктор тримає тиск незалежно від того, є потік води або потік відсутній. Підходить практично для всіх систем водопостачання.
На корпусі редуктора є кришка для регулювання вихідного тиску та отвір з різьбою 1/4" дюйми для підключення манометра.
Редуктор тиску Itap EUROPRESS застосовується як регулююча арматура для промислового та побутового використання на трубопроводах систем гарячого та холодного водопостачання, системах крапельного поливу, опалення, подачі стисненого повітря, нафтопродуктів та інших газів та рідин в межах допустимих значень температури та тиску. Працює за будь-яких умов - як при проходженні рідини, так і без руху води.
Технічні характеристики
- поршнева модель;
- різьба ВР-ВР;
- корпус - нікельована латунь;
- мінімальна та максимальна робочі температури: 0°C, +80°C;
- максимальний вхідний тиск: 25 bar;
- вихідний тиск може бути виставлений від 1 до 5,5 bar;
- заводська уставка: 3 bar;
- різьба: ISO228 (еквівалентно DIN EN ISO 228 та BS EN ISO 228).
Графік падіння тиску редуктора Itap EUROPRESS
Розміри редуктора тиску Itap EUROPRESS
Матеріали редуктора тиску Itap EUROPRESS
Монтаж
Для кращого використання та довговічності системи, необхідно дотримуватись наступних інструкцій з монтажу, з правилами та відповідними вимогами:
- Місце установки повинно бути захищене від морозу і має бути доступним для регулювання та налаштування редуктора.
- Для захисту редуктора від надлишкового тиску встановіть зворотний клапан безпосередньо після редуктора тиску.
- Рекомендується встановлення осадового фільтра перед редуктором тиску.
- Для того, щоб уникнути кавітації та надмірної шумності, рекомендується завжди дотримуватися коефіцієнта зниження між тиском на вході та тиском на виході рівним 2,5. Наприклад, для тиску на виході 4 бари, максимальний тиск на вході не повинен перевищувати 10 бар. При більш високих значеннях необхідно встановити два редуктори тиску в ряд.
Інструкція для встановлення
-
Перед монтажем відкрийте всі крани подачі, щоб промити систему від забруднюючих речовин, відходів і випустити повітря.
-
Встановіть відсічні крани на вході та виході для можливого технічного обслуговування.
-
Для правильного напрямку потоку використовуйте стрілку, нанесену на корпус.
-
Редуктор тиску ITAP може бути встановлений як з вертикальними, так і з горизонтальними трубопроводами у всіх положеннях.
-
Виріб має штуцер для манометра. Бокову пробку можна відкрутити, щоб встановити манометр з різьбою 1/4. У цьому положенні манометр показує тиск за редуктором.
-
Всі редуктори тиску ITAP тестуються та калібруються при тиску на виході 3 бари, однак можна змінити тиск на виході, налаштувавши пристрій.
-
Остаточне калібрування редуктора тиску повинно виконуватися при повністю заповненому гідравлічному контурі та із закритими споживачами. Тиск на вході повинен бути як мінімум на 1 бар вище за встановлений тиск. Порядок регулювання редуктора при тиску, відмінному від заводського: - Закрийте відсічний кран на виході; - відкрутіть кільцеву нейлонову гайку (рис. 4.1); - Використовуйте ключ або викрутку на пружинному штовхачі (рис. 4.2); поворот за годинниковою стрілкою збільшує тиск на виході; поворот проти годинникової стрілки знижує тиск на виході; - Виконайте кілька операцій з випуску, щоб перевірити стабільність калібрування; - за необхідності внесіть будь-які коригування при зупиненій системі та кімнатній температурі; - знову закрутіть кільцеву нейлонову гайку (мал. 4.3).
-
Компанія ITAP s.p.a. рекомендує використовувати тефлонову фум стрічку як ущільнювальний матеріал у стиках між редуктором тиску та трубопроводами подачі води.
Основні | |
---|---|
Виробник | ITAP |
Країна виробник | Італія |
Тип приєднання | Різьбове |
Приєднувальний діаметр | 19 мм |
Робоче середовище | Вода |
Користувальницькі характеристики | |
Тип | регулятор тиску |
Вид різьби | внутрішня |
Тиск на виході | 1-4 bar |
Різьба | 19 мм (3/4") |
