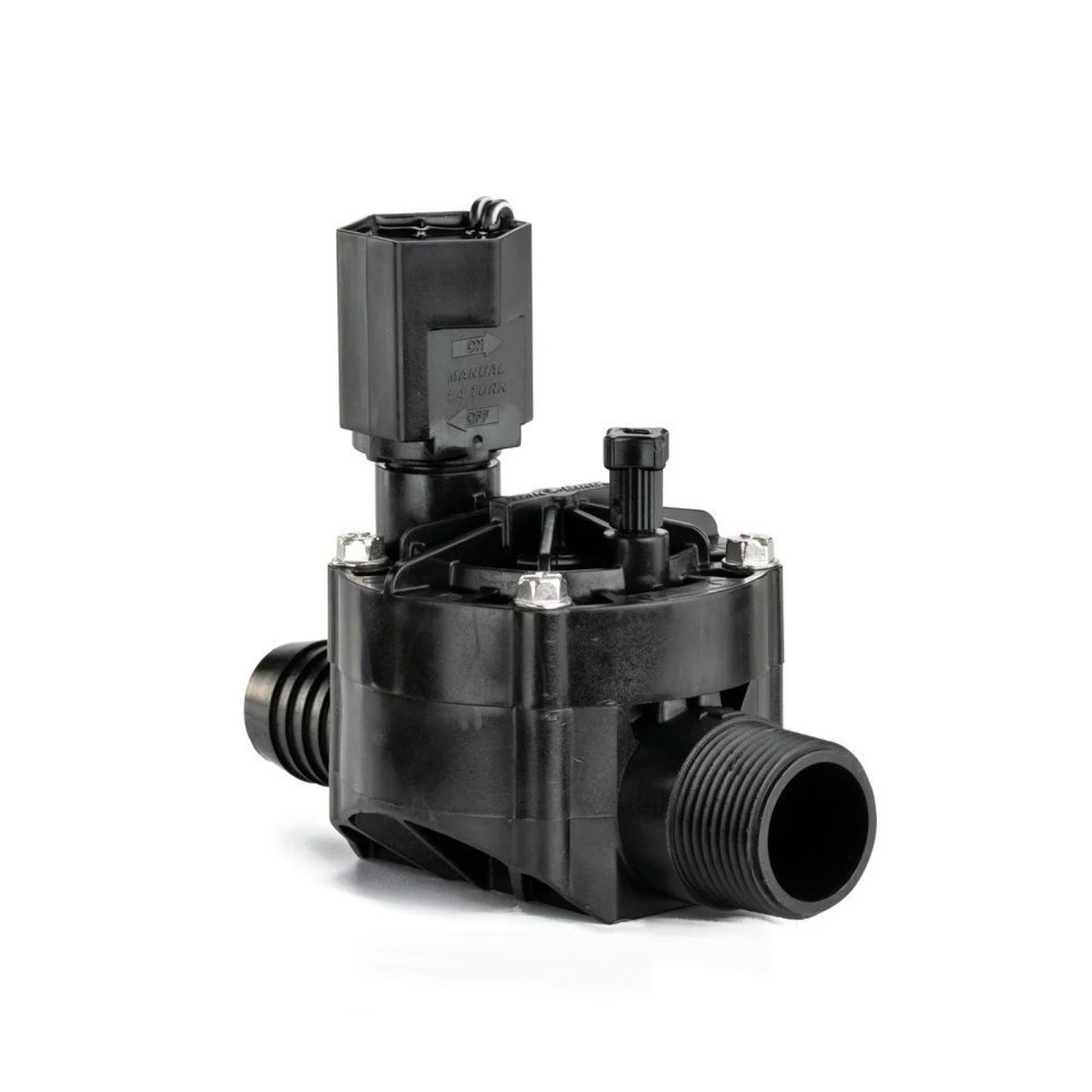

Електромагнітний клапан 1" ЗР, 24В, Rain Bird 100-HV-MM без регулювання протоку (США)

Електромагнітний клапан Rain Bird 100-HV-MM – це надійний елемент систем автоматичного зрошення, розроблений для стабільної роботи у побутових і комерційних умовах. Він відрізняється витривалістю, простотою в обслуговуванні та довговічністю, що робить його оптимальним вибором для присадибних ділянок, теплиць та невеликих проєктів.

Rain Bird 100-HV-MM постачається без регулювання потоку, але завдяки функції ручного відкриття/закриття його можна швидко активувати на місці встановлення. Клапан сумісний з усіма контролерами Rain Bird та іншими пристроями з керуючою напругою 24В змінного струму.

Електромагнітний клапан оснащений запатентованою ексцентриковою мембраною з бутадієнітрильного каучуку (Buna-N), яка забезпечує стабільну пропускну здатність навіть при стрибках тиску. Завдяки спеціальній формі мембрани закриття відбувається плавно, з мінімальним гідроударом, що подовжує строк служби всієї системи зрошення.

Клапан має вбудований самоочисний фільтр на 200 мкм для очищення води, що надходить у контур управління. Додатковий захист забезпечує  пружина з нержавіючої сталі, яка гарантує довговічність роботи.

Корпус виготовлений з поліпропілену, армованого скловолокном, що робить його стійким до механічних навантажень і агресивних умов. Для моделей із гладкими патрубками застосовується ПВХ. Завдяки компактній конструкції з радіусом повороту 6,5 см клапан зручно монтувати навіть у стиснених умовах.



Як працюють іригаційні клапани





Технічні характеристики



• Виробник: Rain Bird (США)

• Модель: 100-HV-MM

• Тип: електромагнітний клапан

• Підключення: 1" ЗР х 1" ЗР

• Керування: соленоїд 24В AC (змінного струму)

• Робочий тиск: 1,0 – 10,3 бар (від 4,57 до 45,72 метрів на кв. дюйм)

• Пропускна здатність: 0,05 – 6,82 м³/год

• Регулювання потоку: відсутнє

• Матеріал корпусу: армований пластик, стійкий до корозії

• Діафрагма: посилена, з ущільнювальним кільцем для стабільної роботи

• Ручне відкриття/закриття: є

• Сфера застосування: садові та комерційні системи зрошення, мікрокраплинне зрошення

• Гарантія: 2 роки







Характеристики соленоїда



• Напруга: 24 В AC

• Пусковий струм: 0,290 А

• Струм утримання: 0,091 А

• Частота: 50–60 Гц

• Опір котушки соленоїда: 70-85 Ом (40 ° F - 110 ° F)





Розміри



• Висота: 14,3 см

• Довжина: 11,2 см

• Ширина: 7,9 см





Особливості



• Запатентована ексцентрикова мембрана з плавним закриттям і захистом від гідроударів.

• Самоочисний фільтр на 200 мкм у контурі управління.

• Пружина з нержавіючої сталі.

• Кріплення кришки лише чотирма довговічними болтами.

• Універсальні головки болтів: зручне відкручування будь-яким інструментом.

• Подвійний крок різьби — обслуговування у два рази швидше.

• Міцний корпус із поліпропілену зі скловолокном або ПВХ.

• Компактна конструкція з радіусом повороту 6,5 см.

• Нормально закритий клапан із функцією зворотного потоку.

• Зовнішній зливний пристрій для промивання системи від забруднень.

• Внутрішній ручний злив без попадання води у клапанний бокс.







Відеоогляд Електромагнітного клапана Rain Bird  100-HV
