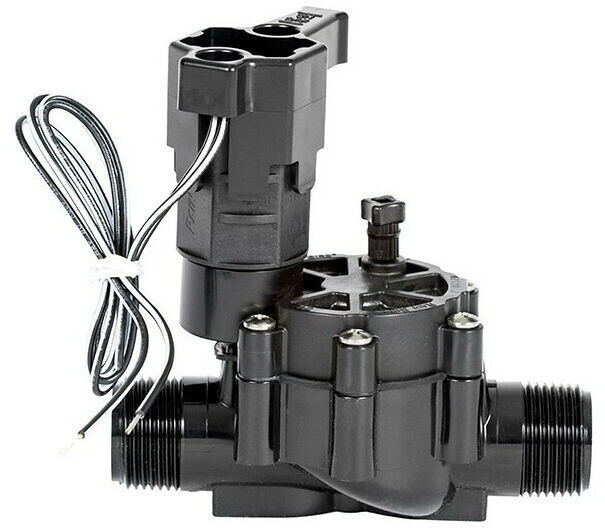

Електромагнітний клапан 1" ЗР, постійного струму 9В, Rain Bird 100-DV-MM-9V без регулювання протоку (США)

Клапани Rain Bird DV-ММ-9V — це надійне рішення для систем автоматичного поливу, яке поєднує високу якість матеріалів, довговічність та зручність обслуговування. Вони підходять як для приватних ділянок, так і для комерційних систем, де потрібен стабільний контроль подачі води.

Ця модифікація працює на 9 В постійного струму (DC): соленоїд імпульсний/лацінговий, тобто енергія подається під час змін стану (відкриття/закриття), а в утримуючому стані споживання мінімальне. Завдяки цьому він ідеально підходить для ділянок без джерел електроживлення, де використовуються батарейні контролери.

Клапан оснащений двоступеневою фільтрацією (у мембрані та у соленоїді), ручними зливом і промиванням, а також конструкцією, що витримує тиск до 10,4 бар, робочу температуру до ~43 °С і навколишню до ~52 °С.

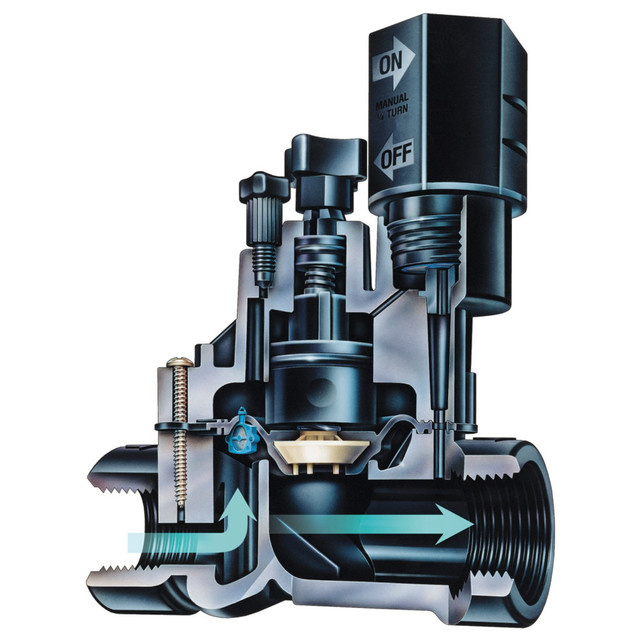

Електромагнітний клапан Rain Bird 100-DV







Технічні характеристики



• Виробник: Rain Bird (США)

• Модель: 100-DV-ММ-9V

• Тип: електромагнітний клапан

• Підключення: 1" ЗР х 1" ЗР

• Керування: 9V DC (соленоїд постійного струму)

• Робочий тиск: 1,0 – 10,4 бар (приблизно 0,8 – 150 л/хв)

• Пропускна здатність: 0,05 – 9,085 м³/год

• Регулювання потоку: немає

• Матеріал корпусу: армований пластик, стійкий до корозії

• Діафрагма: посилена, з ущільнювальним кільцем для стабільної роботи

• Сфера застосування: садові та комерційні системи зрошення, мікрокраплинне зрошення

• Гарантія: 2 роки







Характеристики соленоїда Rain Bird 9 V DC (для клапанів серії 100-DV)



Параметр	Значення
Тип соленоїда	Імпульсний (latching)
Живлення	9 V DC (постійний струм)
Опір котушки	38 Ом
Пусковий струм	0,45 А
Струм утримання	0,25 А
Споживання енергії	Тільки під час імпульсу (відкриття/закриття)
Час спрацьовування	~0,2 сек
Робоча температура води	до +43 °C
Робоча температура повітря	до +52 °C
Сумісність	Клапани Rain Bird DV, DVF, HV, PGA (версії з DC)
Особливості	Не потребує постійного живлення, оптимальний для батарейних контролерів





Що означає соленоїд 9V?

На відміну від стандартних соленоїдів на 24В змінного струму (AC), що працюють від електромережі та контролера, соленоїд 9V DC живиться від батарейного блоку у контролері. Він споживає мало енергії та призначений для віддалених або автономних систем, де немає доступу до електрики.



Порівняння соленоїдів 24 V AC і 9 V DC (лінійка Rain Bird 100-DV)



Параметр	24 V AC (стандарт)	9 V DC (версія 9V)
Напруга	24 В змінного струму	9 В постійного струму
Пусковий струм	~0,30 А	~0,45 А
Струм утримання	~0,19 А	~0,25 А
Частота	50/60 Гц	Немає (DC)
Опір котушки	~38 Ом	38 Ом
Споживання енергії	Постійне під час утримання	Лише при відкритті/закритті
Перевага	Простота підключення	Автономність, енергоощадність





Розміри



• Висота: 14,2 см

• Довжина: 11,1 см

• Ширина: 8,4 см





Особливості



• Соленоїд 9 V DC у лачінговому (імпульсному) режимі дозволяє працювати автономно без електромережі.

• Зовнішній та внутрішній злив — можливість ручного промивання та керування клапаном без демонтажу.

• Подвійна фільтрація захищає систему від забруднень.

• Конструкція розрахована на стабільну роботу у широкому діапазоні тиску (1,0–10,4 бар).

• Підходить для використання з контролерами, що працюють на 9 V (наприклад, батарейні таймери).

• Зовнішня різьба (MM модель) спрощує підключення до магістральних труб.
