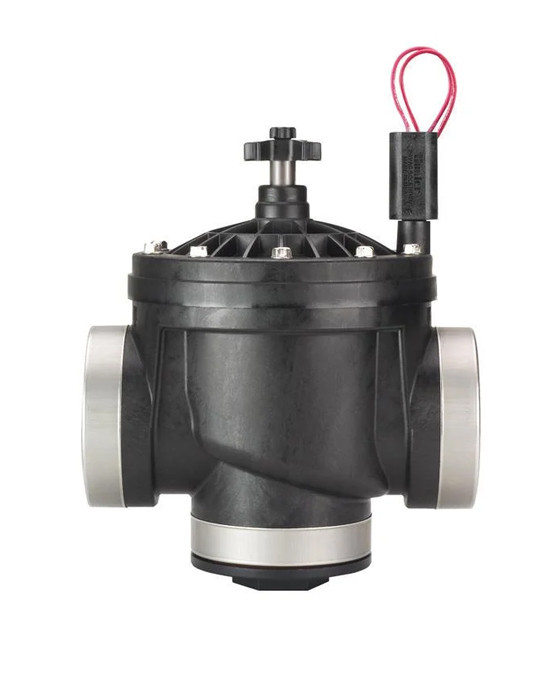

Електромагнітний клапан для поливу 24В, 3" ВР, Hunter ICV-301G-B з регулюванням потоку (армований)

Вся лінійка електромагнітних клапанів Hunter ICV створювалася для використання на комерційних і громадських об'єктах. У виробництві цих клапанів використовуються якісні, перевірені досвідом і часом матеріали. Корпус виготовлений з нейлону, армованого скловолокном, дозволяє витримувати високий тиск 15 бар, а запірна посилена мембрана з ЕПДМ гуми (це матеріал володіє хорошою еластичністю, яка зберігається навіть при екстремально низьких температурних режимах. А завдяки підвищеній механічній міцності, даний вид гуми характеризується стійкістю до розтягування, згинання, розгинання, також матеріал не схильний до старіння).

Електромагнітний клапан для поливу ICV-301G-B відрізняється витривалістю, надійністю, надміцного матеріалу і володіє всіма кращими характеристиками клапанів торгової марки Hunter. Створений з розрахунком на тривалий строк служби, цей клапан відмінно справляється з важкими умовами експлуатації на присадибних ділянках, комерційних і громадських об'єктах. Пристосований до частих включення і виключення, призначений для чистої і технічної води.

Електромагнітний клапан для поливу ICV-301G-B поставляється з регулюванням потоку. Так як не всі зони в системі поливу мають однакові витрати або в системі поливу присутні зони з різними форсунками (наприклад: рекомендований тиск для MP Rotator 2.8 бар, а для форсунок типу спрей 2,1 бар) щоб збалансувати і відрегулювати потік води в зону поливу, а відповідно і тиск на форсунках до потрібного - використовується вбудований регулятор потоку. Модель виготовляється з високоміцних матеріалів і має посилену діафрагму з ущільнювальним кільцем для того, щоб знизити ймовірність поломки у разі гідравлічного удару. Електромагнітний клапан не підходить для використання в самопливних системах поливу за мінімального робочого тиску 1,5 бар.





ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:



• Діаметр: 3" ВР х 3" ВР (75 мм)

• Можливість підключення подаючої труби знизу, під кутом 90°

• Пропускна здатність: 0,03–68 м3/год (0,4–1135 л/хв)

• Рекомендований тиск: 1,5 - 15 бар (150 - 1500 кПа)

• Регулювання потоку води дозволяє обмежити вихідний тиск пропускається рідини

• Функція внутрішньої/зовнішньої ручного прокачування дозволяє швидко активувати клапан в ручному режимі

• Посилена діафрагма з подвійним бортиком запобігає витоку

• Завдяки нержавіючим болтам кришки корпусу, обслуговувати електромагнітний клапан просто і зручно

• Утримують кришку гвинти розраховані на використання трьох видів інструментів — шліцьовий або хрещатої викруток, а також гайкового ключа

• Можливість роботи при низькому тиску від 1,5 бар дозволяє застосовувати клапан для мікрокраплинного зрошення

• Електромагнітний клапан в герметичному виконанні з фіксуючим плунжером забезпечує простоту обслуговування

• Повна сумісність з контролерами Hunter і іншими контролерами з керуючими контактами 24 В змінного струму

• Опціонально дозволяє встановити соленоїд постійного струму (DC) для використання з пультами Hunter з живленням від батарей

• Гарантійний період: 5 років



ХАРАКТЕРИСТИКИ СОЛЕНОЇДА:



• 24 В змінного струму

• пусковий струм 350 мА, струм утримання 190 мА, 60 Гц



РОЗМІРИ:



• Висота: 27 см

• Довжина: 22 см

• Ширина: 19 см





ДІАФРАГМА ЕЛЕКТРОМАГНІТНОГО КЛАПАНА З ПОДВІЙНИМ БОРТИКОМ:



Подвійний бортик діафрагми забезпечує стабільність роботи пристрою при пуску і зупинці води.





ВТРАТИ ТИСКУ ICV-301 ПРИ ВИТРАТІ ВОДИ:



Як правильно почистити клапан при експлуатації:
