Автополив газону, комплект для ділянки 2 сотки, 20х10 м, витрата води 1,0 м.куб/год, тиск 3,5 бар, 2 зони

Ми розробили готові комплекти обладнання, які дозволять вам краще зрозуміти, з яких елементів складається автоматичний полив, принцип її роботи та приблизну вартість системи. Якщо представлені комплекти обладнання на нашому сайті не підходять для конфігурації газону - звертайтеся до наших фахівців, ми підготуємо вам індивідуальну робочу схему автополиву за вашим кресленням.

Готовий комплект для автополиву газону розрахований для поливу прямокутної ділянки газону розміром від 12х6 до 20х10 м. Для роботи обладнання в оптимальному режимі необхідно, щоб при витраті води 1,0 м.куб/год водопостачання могло підтримувати робочий тиск 3,5 бар. До комплекту додається схема поливу та монтажні схеми для кращого візуального сприйняття елементів системи.

Комплект автополиву газону складається з професійного виконавчого обладнання Hunter (США), компресійних фітингів Irritec (Італія) та трубопроводів українського виробництва. Даний комплект дозволить легко зібрати систему поливу своїми руками на власній ділянці.





КОМПЛЕКТ АВТОПОЛИВУ, МОНТАЖ СВОЇМИ РУКАМИ





ВІДЕО ВІД КЛІЄНТА, ПРОЦЕС МОНТАЖУ СИСТЕМИ





Інструкція та опис комплекту

За допомогою цього комплекту обладнання можна встановити 6 висококласних висувних зрошувачів Hunter PGP-ADJ, приєднати зрошувачі до пластикової труби 25 мм (по 3 шт на кожну зону) і підвести траси трубопроводів до пускових електромагнітних клапанів, встановлених на відстані 5 м від території поливу. Клапани можна розташувати в приямці свердловини, господарському приміщенні або в спеціальних підземних боксах. Всі різьбові з'єднання необхідно ущільнювати фум-стрічкою, передбаченою в наборі (по 6-12 витків на кожну різьбу, що підключається).

Від електромагнітних клапанів необхідно прокласти 3-жильний провід ПВС 3х0,75 мм до контролера поливу, який можна встановити у приміщенні. (Існують також контролери для зовнішньої установки). Пульт керування поливом програмується та в заданий час відправляє команду клапану на відкриття. У момент відкриття клапана, трубопровід на якому розташовані розбризкувачі надходить вода під тиском і підіймає штанги висувних зрошувачів. При подачі водяного тиску штанга підземного зрошувача висувається і поливає одним струменем, повільно повертаючись за допомогою гідравлічного приводного механізму. Сектор повороту струменя зрошувачів можна відрегулювати в діапазоні 40 – 360º.

У комплект також входить датчик дощу Hunter Rain Click швидкого реагування, який необхідно підключити до контролера поливу та встановити на відкритому просторі. Датчик зупинить заплановані цикли поливу після накопичення 2 мм опадів у момент дощу і відновить цикли поливу через деякий час після висихання. Датчик також обладнаний захистом від заморозків і не дозволить запустити систему, якщо температура повітря опуститься нижче 3ºС.

Пульт управління поливом дозволяє керувати 4-ма окремими гілками зрошувачів (зонами), здійснювати до 4 запусків поливу на день тривалістю до 2 годин та контролювати календарну періодичність поливу. Це можна реалізувати на кожній із трьох незалежних програм. Контролер поливу Hunter ELC має енергонезалежну пам'ять, запрограмовані налаштування не зіб'ються при вимкненні електрики, проте для збереження поточної дати та часу в наборі автополиву передбачено батарею автономного живлення контролера.

На зимовий період система продувається повітряним компресором, додаткове обслуговування не потрібне.

Гарантійний період на обладнання - 2 роки

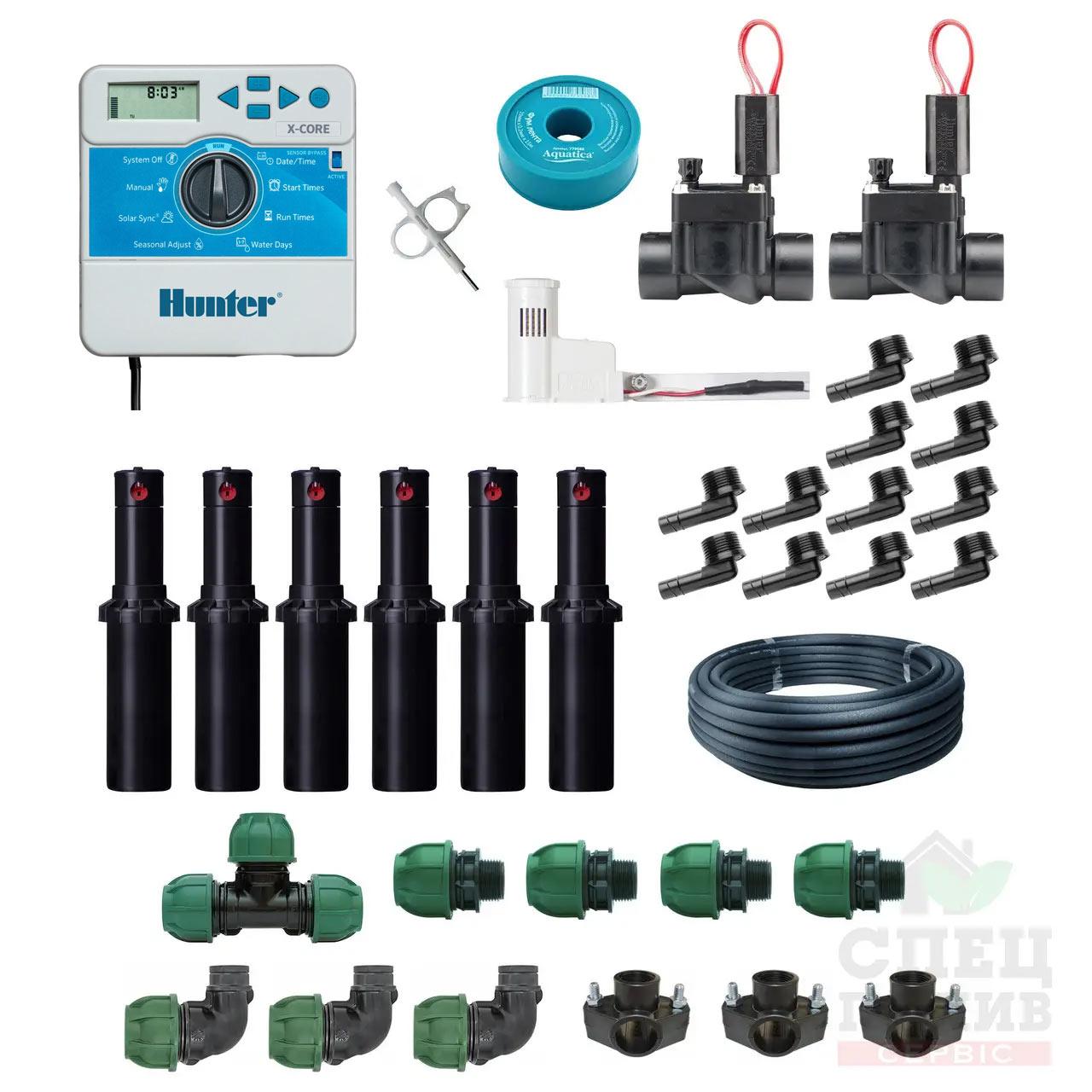

У комплект автоматичного поливу газону входить:


1. Контролер поливу Hunter X-СORE-401i-E (4 зони, внутрішній) - 1 шт
2. Датчик дощу Hunter Rain Clik - 1 шт
3. Електромагнітний клапан Hunter PGV-100G-B без регулювання потоку - 2 шт
4. Роторний зрошувач Hunter PGP-ADJ - 6 шт
5. Ключ для регулювання роторних зрошувачів Hunter - 1 шт
6. Штуцерне коліно Hunter HSBE-075, (3/4" НР) - 12 шт
7. Гнучкий шланг Hunter FLEX-SG - 3 м.пог
8. Труба поліетиленова STR 25 х 2,0 мм, 10 бар - 65 м.пог
9. Хомут для врізання Irritec 25 x 3/4" - 3 шт.
10. Коліно Irritec 25 х 3/4" ВР - 3 шт
11. Муфта Irritec 25 х 1" НР - 4 шт
12. Трійник Irritec 25 х 25 х 25 - 1 шт
13. Фум стрічка Aquatica - 2 шт

Інструкція по монтажу системи поливу


СХЕМА ВСТАНОВЛЕННЯ КОМПЛЕКТУ:


МОНТАЖНА СХЕМА:



НАЛАШТУВАННЯ РОТОРНИХ ЗРОШУВАЧІВ:
