Автополив газону, комплект для ділянки 3 сотки, 17х17 м, витрата води 2,0 м. куб/год, тиск 3,5 бар, 2 зони

Ми розробили готові комплекти обладнання, які дозволять вам краще зрозуміти з яких елементів складається автоматичний полив, принцип її роботи і приблизну вартість системи. Якщо представлені комплекти обладнання на нашому сайті не підходять для вашої конфігурації газону - звертайтесь до наших спеціалістів, ми підготуємо вам індивідуальну робочу схему автополиву за вашим кресленням.

Готовий комплект для автоматичного поливу газону розрахований для поливу прямокутної ділянки газону розміром від 13х13 до 17х17 м. Для роботи обладнання в оптимальному режимі необхідно, щоб при витраті води 2,0 м. куб/год водопостачання могло підтримувати робочий тиск 3,5 бар. До комплекту додається схема поливу і монтажні схеми для кращого візуально сприйняття елементів системи.

Комплект автоматичного поливу газону складається з професійного виконавчого обладнання Hunter (США), компресійних фітингів Irritec (Італія), і трубопроводів українського виробництва. Даний комплект дозволить без труднощів зібрати систему поливу своїми руками на власній ділянці.





КОМПЛЕКТ АВТОПОЛИВУ, МОНТАЖ СВОЇМИ РУКАМИ





ВІДЕО ВІД КЛІЄНТА, ПРОЦЕС МОНТАЖУ СИСТЕМИ







Інструкція та опис комплекту



За допомогою даного комплекту обладнання можна встановити 9 висококласних висувних зрошувачів Hunter PRO SPRAY з форсунками MP Rotator, приєднати зрошувачі до пластикової труби 25 мм (по 4 шт і 5 шт на кожну зону згідно зі схемою), і підвести траси трубопроводів до пускових електромагнітних клапанів, розташованих на відстані до 5 м від території поливу. Клапани можна розташувати в приямку свердловини, господарському приміщенні або в спеціальних підземних боксах. Всі різьбові з'єднання необхідно ущільнювати фум-стрічкою, передбаченої в наборі (по 6-12 витків на кожну різьбу, що підключається).

Від електромагнітних клапанів необхідно прокласти 3-жильний провід ПВС 3х0,75 мм до контролера поливу, який можна встановити в приміщенні. (Існують також контролери для зовнішньої установки). Пульт керування поливом програмується і в заданий час відправляє команду клапану на відкриття. В момент відкриття клапана, в трубопровід на якому розташовані розбризкувачі надходить вода під тиском і підіймає штангу висувних зрошувачів. При подачі водяного тиску, штанга підземного зрошувача висувається і поливає одночасно безліччю струмків з форсунки MP Rotator, які повільно обертаються в межах свого сектору роботи за допомогою гідравлічного привідного механізму. Сектор повороту струменя зрошувачів можна відрегулювати в діапазоні 90 – 180º. Форсунка по центру MP 3000 360º не регулюється. Дальність польоту струменя всіх форсунок можна зменшити на 25% (з 9 м до 6,8 м)

В комплект також входить датчик дощу Hunter Rain Click швидкого реагування, який необхідно підключити до контролера поливу і встановити на відкритому просторі. Датчик зупинить заплановані цикли поливу після накопичення 2 мм опадів в момент дощу і відновить цикли поливу через деякий час після висихання. Датчик також обладнаний захистом від заморозків, і не дозволить запустити систему, якщо температура повітря опуститься нижче 3ºС.

Пульт управління поливом дозволяє керувати 4-ма окремими гілками дощовиків (зонами), здійснювати до 4 запусків поливу в день тривалістю до 2 годин і контролювати календарну періодичність поливу. Це можна реалізувати на кожній з трьох незалежних програм. Контролер поливу Hunter ELC має енергонезалежну пам'ять, запрограмовані установки не зіб'ються при зникненні електрики, однак для збереження поточної дати та часу в наборі автополиву передбачена батарея автономного живлення контролера.

На зимовий період система продувається повітряним компресором, додаткове обслуговування не потрібно.

Гарантійний термін на обладнання - 2 роки

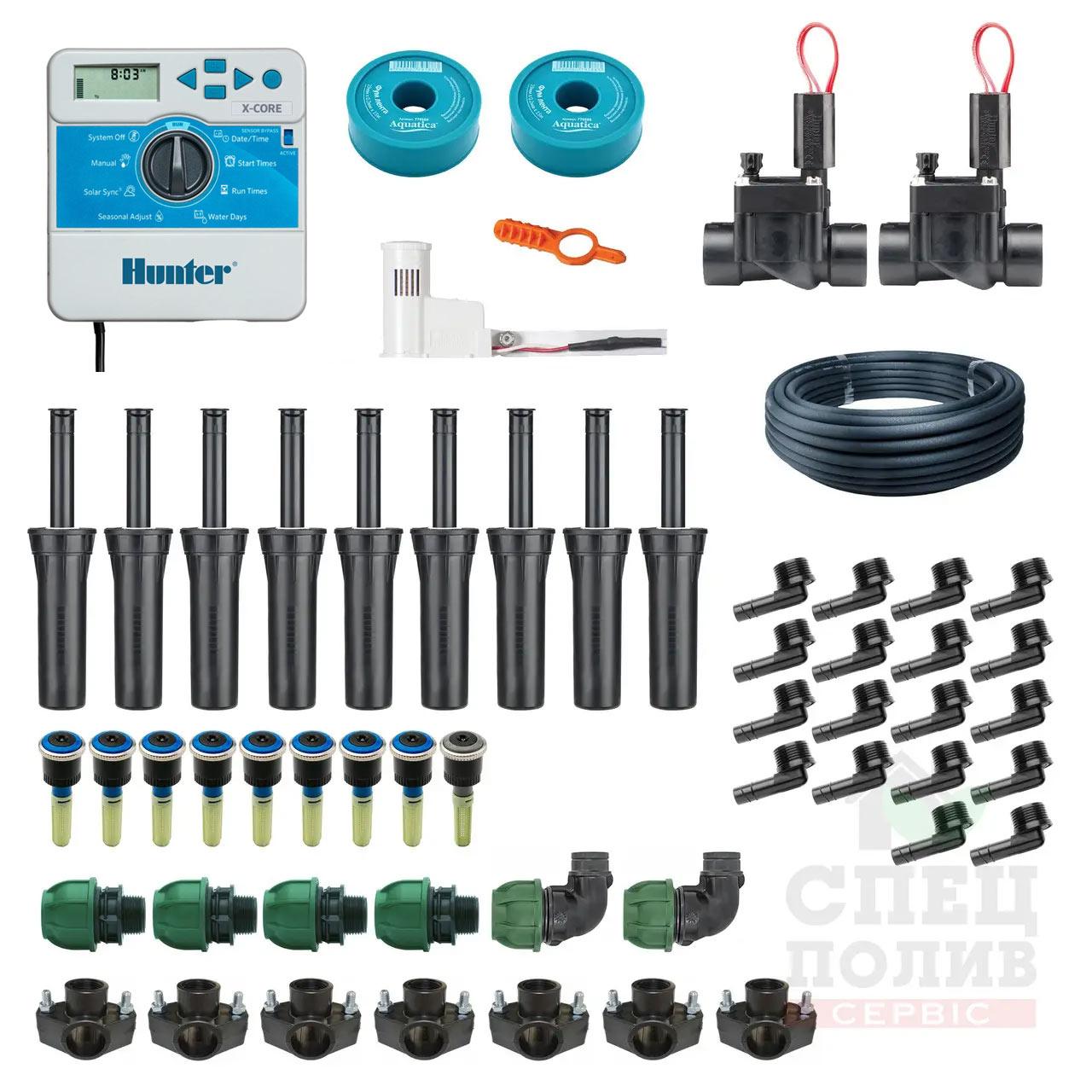

В комплект автоматичного поливу газону входить:



1. Контролер поливу Hunter X-СORE-401i-E (4 зони, внутрішній) - 1 шт
2. Датчик дощу Hunter Rain Clik - 1 шт
3. Електромагнітний клапан Hunter PGV-100G-B без регулювання потоку - 2 шт
4. Висувний зрошувач Hunter PROS-04, 10 см - 9 шт
5. Форсунка Hunter MP 3000, 90-210° - 8 шт
6. Форсунка Hunter MP 3000, 360° - 1 шт
7. Ключ для форсунок MP Rotator, Hunter MP Tool - 1 шт
8. Штуцерне коліно Hunter HSBE-050, (1/2" НР) - 18 шт
9. Гнучкий шланг Hunter FLEX-SG - 5 м. пог
10. Труба поліетиленова STR 25 х 2,0 мм, 10 бар - 80 м. пог
11. Хомут для врізки Irritec 25 x 1/2" - 7 шт
12. Коліно Irritec 25 х 1/2" ВР - 2 шт
13. Муфта Irritec 25 х 1" НР - 4 шт
14. Фум стрічка Aquatica - 2 шт



Інструкція по монтажу системи поливу



СХЕМА УСТАНОВКИ КОМПЛЕКТУ:





МОНТАЖНА СХЕМА:







ФОРСУНКИ MP ROTATOR, ПОРІВНЯННЯ ПРОДУКТИВНОСТІ:





ЗРОШУВАЧІ PRO SPRAY, ОГЛЯД ПРОДУКТУ:





РЕГУЛЮВАННЯ ФОРСУНОК MP ROTATOR:
