Автополив газону, комплект для ділянки 4 сотки, 20х20 м, витрата води 1,8 м.куб/год, тиск 3,5 бар, 3 зони

Ми розробили готові комплекти обладнання, які дозволять вам краще зрозуміти, з яких елементів складається автоматичний полив, принцип роботи та орієнтовну вартість системи. Якщо представлені комплекти обладнання на нашому сайті не підходять для конфігурації вашого газону - звертайтеся до наших фахівців, ми підготуємо вам індивідуальну робочу схему автополиву за вашим кресленням.

Готовий комплект для автополиву газону розрахований для поливу прямокутної або квадратної ділянки газону розміром сторін ділянки від 15 до 20 метрів. Для роботи обладнання в оптимальному режимі необхідно, щоб при витраті води в 1.8 м.куб/год ваше водопостачання могло підтримувати робочий тиск від 3 бар. До комплекту додається схема поливу та монтажні схеми для кращого візуального сприйняття елементів системи.

Комплект автополиву газону складається з професійного виконавчого обладнання Hunter (США), компресійних фітингів Irritec (Італія) та трубопроводів українського виробництва. Даний комплект дозволить легко зібрати систему поливу своїми руками на власній ділянці.





КОМПЛЕКТ АВТОПОЛИВУ, МОНТАЖ СВОЇМИ РУКАМИ





ВІДЕО ВІД КЛІЄНТА, ПРОЦЕС МОНТАЖУ СИСТЕМИ







Інструкція та опис комплекту



За допомогою цього комплекту обладнання можна встановити 8 висококласних висувних зрошувачів роторного типу Hunter PGP-ADJ і одного роторного зрошувача Hunter PGJ-04 з більшою витратою води виділеного в окрему зону і відкритого на 360° для рівномірного поливу всієї площі ділянки. Всі 3 електромагнітні клапани розташувалися на зрошуваній ділянці, в одному боксі формату "Standart" що має досить естетичний вигляд завдяки кришці зеленого кольору. Всі різьбові з'єднання необхідно ущільнювати фум-стрічкою, передбаченою в наборі (по 6-12 витків на кожну різьбу, що підключається). Зверніть увагу до складу комплекту входить магістральна труба діаметром 32 мм і кабель живлення клапанів по 10 метрів — Вам може знадобитися інша кількість залежно від віддаленості боксу з клапанами від місця врізки до джерела водопостачання та місця розташування контролера поливу.

Від електромагнітних клапанів необхідно прокласти 4-жильний провід ПВС 4х0,75 мм до контролера поливу (3 лінії управління, по 1 на кожен клапан і 1 загальний провід живлення), який можна встановити в приміщенні. (Існують також контролери для зовнішньої установки, та моделі з розширеними можливостями та WI-FI. можна вибрати в нашому каталозі). Пульт керування поливом програмується та в заданий час відправляє команду клапану на відкриття. У момент відкриття клапана, в трубопровід на якому розташовані розбризкувачі надходить вода під тиском і підіймає штанги висувних зрошувачів. При подачі водяного тиску, штанга підземного зрошувача висувається і поливає одним струменем з ніжними, дрібними краплями, повільно повертаючись за допомогою гідравлічного приводного механізму. Сектор повороту струменя роторних зрошувачів можна відрегулювати в діапазоні 40 – 360º.

У комплект також входить датчик дощу Hunter Rain Click швидкого реагування, який необхідно підключити до контролера поливу та встановити на відкритому місці. Датчик зупинить заплановані цикли поливу після накопичення 2 мм опадів у момент дощу і відновить цикли поливу через деякий час після висихання. Датчик також обладнаний захистом від заморозків, і не дозволить запустити систему, якщо температура повітря опуститься нижче 3ºС.

Пульт управління поливом дозволяє керувати 4-ма окремими лініями поливу (зонами), може здійснювати до 4 запусків поливу на день тривалістю до 2 годин та контролювати календарну періодичність поливу. Це можна реалізувати на кожній із трьох незалежних програм. Контролер поливу Hunter X-Core має енергонезалежну пам'ять, запрограмовані налаштування не зіб'ються при вимкненні електрики, однак для збереження поточної дати та часу в наборі автополиву передбачено батарею автономного живлення контролера (крона 9В).

На зимовий період система продувається від води повітряним компресором, додаткове обслуговування не потрібне.

Гарантійний період на обладнання - 2 роки

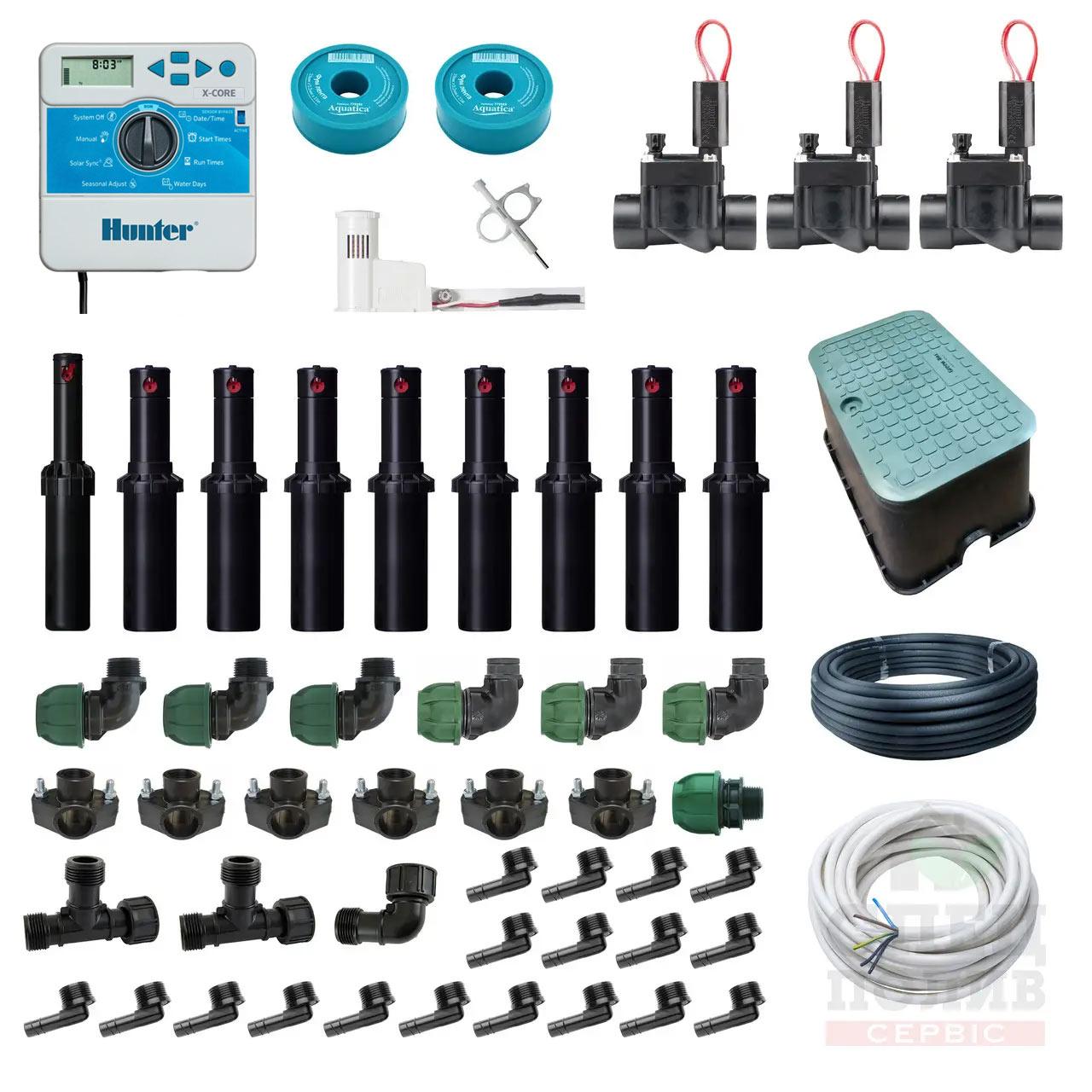

У комплект автоматичного поливу газону входить:



1. Контролер поливу Hunter X-СORE-401i-E (4 зони, внутрішній) - 1 шт
2. Датчик дощу Hunter Rain Clik - 1 шт
3. Електромагнітний клапан Hunter PGV-100G-B без регулювання потоку - 3 шт
4. Висувний зрошувач Hunter PGP-ADJ, 10 см - 8 шт
5. Висувний зрошувач Hunter PGJ-04, 10 см - 1 шт
6. Ключ для роторних зрошувачів Hunter - 1 шт
7. Клапанний бокс "Standart", 39 х 27 см - 1 шт
8. Трійник з накидною гайкою 1" дюйм для колектора - 2 шт
9. Коліно з накидною гайкою 1" дюйм для колектора - 1 шт
10. Штуцерне коліно Hunter HSBE-050, (1/2" ЗР)  - 10 шт
11. Штуцерне коліно Hunter HSBE-075, (3/4" ЗР)  - 8 шт
12. Гнучкий шланг Hunter FLEX-SG - 5 м
13. Труба поліетиленова STR 25 х 2,2 мм, 10 бар, зональна - 90 м
14. Труба поліетиленова STR 32, 2,4 мм, 10 бар, магістральна - 10 м*
15. Кабель 4-жильний, ПВС 4х0,75 для зовнішньої прокладки - 10 м*
16. Хомут для врізки Irritec 25 x 1/2" ВР - 6  шт
17. Коліно Irritec 25 х 1/2" ВР - 3 шт
18. Коліно Irritec 25 х 1" ЗР - 3 шт
19. Муфта Irritec 32 х 1" ЗР - 1 шт
20. Фум стрічка Aquatica - 2 шт

* - Залежно від віддаленості боксу з клапанними від джерела водопостачання та місця розміщення контролера поливу може знадобитися більша кількість



Інструкція з монтажу системи поливу



СХЕМА ВСТАНОВЛЕННЯ КОМПЛЕКТУ:





МОНТАЖНА СХЕМА:







СХЕМА РОЗМІЩЕННЯ ЕЛЕКТРОМАГНІТНИХ КЛАПАНІВ В ПІДЗЕМНОМУ БОКСІ





НАЛАШТУВАННЯ РОТОРНИХ ДОЩІВНИКІВ:
