Автополив газону, комплект для ділянки 5 соток, 28х18 м, витрата води 1,75 м.куб/год, тиск 3,5 бар, 3 зони

Ми розробили готові комплекти обладнання, які дозволять вам краще зрозуміти з яких елементів складається автоматичний полив, принцип роботи та приблизну вартість системи. Якщо представлені комплекти обладнання на нашому сайті не підходять для вашої конфігурації газону — звертайтесь до наших спеціалістів, ми підготуємо вам індивідуальну робочу схему автополиву за вашим кресленням. Для замовлення послуги "Проектування систем автоматичного поливу" перейдіть за посиланням.

Готовий комплект для автополиву газону розрахований для поливу прямокутної ділянки газону розміром 28 х 18 метрів. Також підійде для ділянок, ширина яких становить від 14 до 18 метрів, а довжина від 22 до 34 метрів. Для роботи обладнання в оптимальному режимі необхідно, щоб при витраті води 1,75 м/год водопостачання могло підтримувати робочий тиск 3,5 бар. До комплекту додається схема системи поливу та монтажні схеми для кращого візуального сприйняття елементів системи, а в разі потреби під час монтажу розраховуйте на телефонну консультацію від спеціаліста.

Комплект автополиву газону складається з професійного виконавчого обладнання Hunter (США), компресійних фітингів Irritec (Італія) та трубопроводів українського виробництва. Цей комплект дозволить легко зібрати систему поливу своїми руками на власній ділянці.

КОМПЛЕКТ АВТОПОЛИВУ, МОНТАЖ СВОЇМИ РУКАМИ

ВІДЕО ВІД КЛІЄНТА, ПРОЦЕС ВСТАНОВЛЕННЯ СИСТЕМИ

Інструкція та опис комплекту

За допомогою цього комплекту обладнання потрібно встановити 12 висококласних висувних зрошувачів Hunter PRO SPRAY з форсунками MP Rotator. Приєднати зрошувачі до пластикової труби 32 мм (по 5 шт на 1-шу та 2-гу зони та 2 шт на 3-ю зону поливу, згідно зі схемою нижче), і підвести траси трубопроводів до пускових електромагнітних клапанів, розташованих у підземному боксі на краю ділянки. Клапани також можна розташувати в приямку свердловини, приміщенні або іншому зручному місці. Всі різьбові з'єднання необхідно ущільнювати фум-стрічкою, передбаченою в наборі (по 6-12 витків на кожне різьбове зєднання).

Від електромагнітних клапанів необхідно прокласти 4-х жильний провід ПВС 4х0,75 мм до контролера поливу, який можна встановити у приміщенні або захисному щитку. (Існують також контролери для зовнішньої установки, які потребують додаткового захисту від впливів атмосфери). Пульт керування поливом програмується та в заданий час відправляє команду електромагнітному клапану на відкриття. У момент відкриття клапана, в трубопровід, на якому розташовані зрошувачі, надходить вода під тиском і піднімає штанги висувних зрошувачів. При подачі водяного тиску штанга підземного зрошувача, на якій встановлено форсунку MP Rotator, висувається і поливає одночасно багатьма струйками які повільно повертаються в межах свого сектора роботи за допомогою гідравлічного приводного механізму. Сектор поливу зрошувачів можна відрегулювати в діапазоні 90 – 210º. Форсунки по центру, MP 3000 360º, не регулюються. Дальність польоту струй всіх форсунок можна зменшити на 25% (з 9 до 6,8 м)

У комплект також входить датчик дощу Hunter Rain Click, швидкого реагування, який необхідно підключити до контролера поливу і встановити на відкритому просторі. Датчик зупинить заплановані цикли поливу після накопичення 3 мм опадів у момент дощу і відновить цикл поливу через деякий час після висихання. Датчик також обладнаний захистом від заморозків, і не дозволить запустити систему, якщо температура повітря опуститься нижче +3ºС.

Пульт управління поливом дозволяє керувати 4-ма окремими гілками зрошувачів (зонами), здійснювати до 4 запусків поливу на день тривалістю до 2 годин та контролювати календарну періодичність поливу. Це можна реалізувати на кожній із трьох незалежних програм. Контролер поливу Hunter X-Core має незалежну пам'ять, запрограмовані налаштування не зіб'ються при зникненні електрики, проте для збереження поточної дати та часу в контролері є батарейка.

На зимовий період система продувається повітряним компресором, додаткове обслуговування не потрібне.

Гарантійний період на обладнання - 2 року

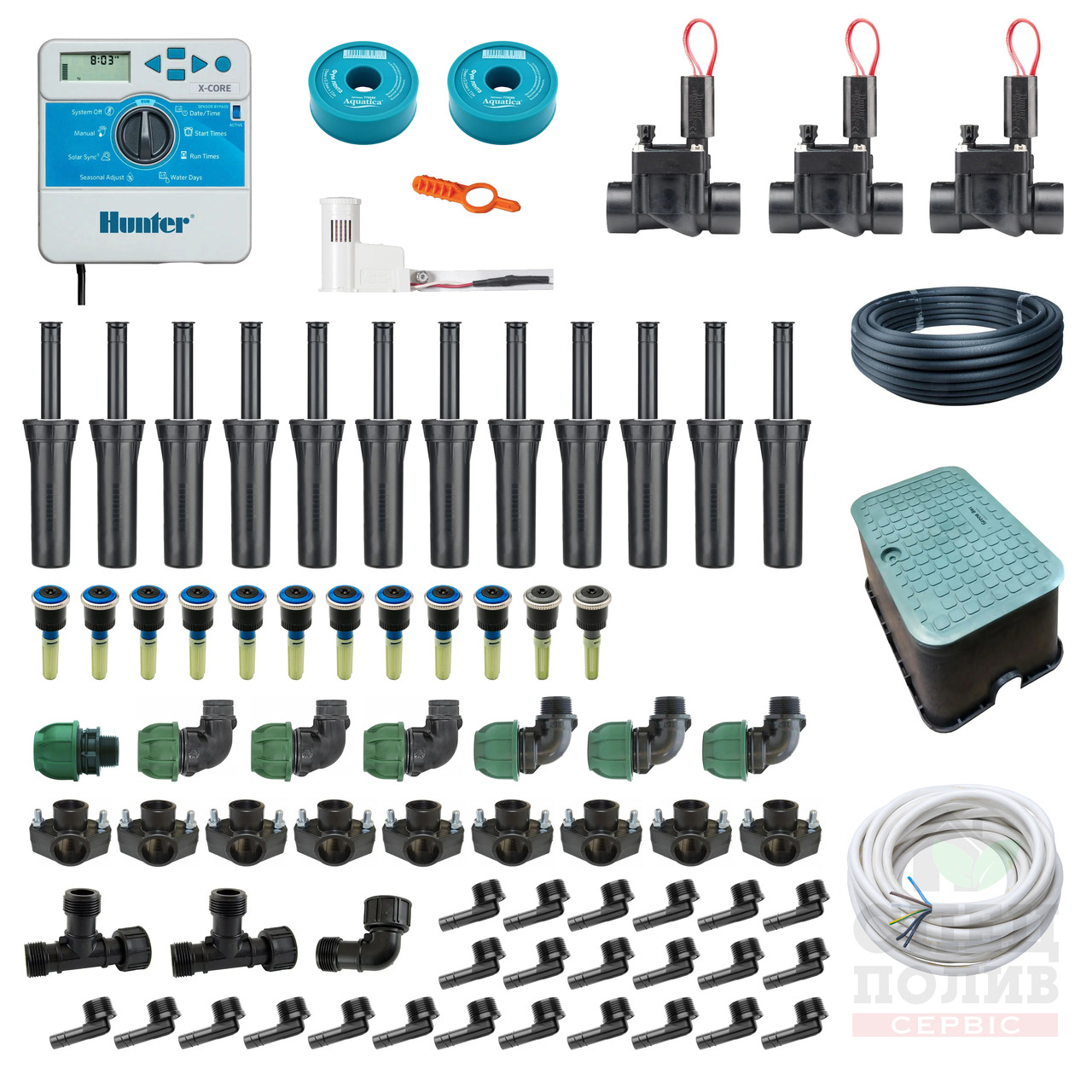

У комплект автоматичного поливу газону входить:

1. Контролер поливу Hunter X-СORE-401i-E (4 зони, внутрішній) - 1 шт
2. Датчик дощу Hunter Rain Clik - 1 шт
3. Електромагнітний клапан Hunter PGV-100G-B без регулювання потоку - 3 шт
4. ПЕ трійник з накидною гайкою 1" (для колектора) - 2 шт
5. ПЕ коліно з накидною гайкою 1" (для колектора) - 1 шт
6. Підземний клапанний бокс Irritec Standart - 1 шт
7. Висувний зрошувач Hunter PROS-04, 10 см - 12 шт
8. Форсунка Hunter MP 3000, 90-210° - 10 шт
9. Форсунка Hunter MP 3000, 360° - 2 шт
10. Ключ для форсунок MP Rotator, Hunter MP Tool - 1 шт
11. Штуцерне коліно Hunter HSBE-050, (1/2" ЗР) - 21 шт
12. Штуцерне коліно Hunter HSBE-075, (3/4" ЗР) - 3 шт
13. Гнучкий шланг Hunter FLEX-SG - 6 м.пог
14. Труба поліетиленова STR 32 х 2,4 мм, 10 бар - 110 м.пог
15. Кабель 4-жильний, ПВС 4х0,75 - 10 м
16. Хомут для врізки Irritec 32 x 1/2" - 9 шт
17. Коліно Irritec 32 х 3/4" ВР - 3 шт
18. Коліно Irritec 32 х 1" ЗР - 3 шт
19. Муфта Irritec 32 х 1" ЗР - 1 шт
20. Фум стрічка Aquatica - 2 шт

Інструкція з монтажу системи поливу

СХЕМА ВСТАНОВЛЕННЯ КОМПЛЕКТУ:

(для збільшення натисніть на картинку)

МОНТАЖНІ СХЕМИ:

ФОРСУНКИ MP ROTATOR, ПОРІВНЯННЯ ПРОДУКТИВНОСТІ:

ЗРОШУВАЧІ PRO SPRAY, ОГЛЯД ПРОДУКТУ:

РЕГУЛЮВАННЯ ФОРСУНОК MP ROTATOR:
