Комплект туманоутворення для теплиць 8 х 25 м, для охолодження та зволоження

Системи туманоутворення широко застосовують як у великих тепличних господарствах, так і в невеликих теплицях і парниках на присадибних ділянках для створення сприятливого клімату в теплиці. Основне призначення таких систем - охолодження температури повітря, а також зволоження повітря. Застосування систем туманоутворення в теплицях зазвичай залежить від конкретних умов і вимог для певних типів рослин.





Туман для теплиці, призначення



Система туманоутворення для теплиці має низку важливих функцій, які сприяють створенню оптимальних умов для росту та розвитку рослин. Ось основні призначення цієї системи:

1. Охолодження повітря. Туманоутворення дозволяє знизити температуру в теплиці, створюючи прохолодне оточення для рослин у періоди спеки. Це особливо важливо для культур, які не переносять високі температури та потребують створення оптимальних умов для зростання.

2. Зволоження повітря. Система утворення туману забезпечує підтримку оптимального рівня вологості в теплиці. Це особливо важливо в сухих або жарких кліматичних умовах, де рослини можуть відчувати нестачу вологи.

3. Поліпшення умов для проростання насіння. Туманоутворення допомагає створити ідеальне мікрокліматичне оточення для проростання насіння, забезпечуючи їм необхідну вологу та рівень вологості для успішного початку росту та подальшого розвитку.

4. Запобігання перегріву рослин. У періоди інтенсивного сонячного випромінювання туманоутворення ефективно знижує температуру в теплиці, що допомагає запобігти перегріву рослин і зберегти їх здоров'я.

5. Рівномірний розподіл вологи. Система туманоутворення створює дрібнодисперсний туман, який рівномірно розподіляється по всій теплиці, забезпечуючи рівномірне покриття рослин вологою.

6. Економія води. Такі системи зазвичай працюють з високою ефективністю, що дозволяє економити воду в порівнянні з традиційними методами зрошення.

Система туманоутворення для теплиці є інтелектуальним рішенням, що забезпечує оптимальні умови для росту рослин та підвищує рівень урожайності.





Система туманоутворення для теплиць від лідерів індустрії





Наш автоматичний комплект створений з огляду на всі рекомендації лідерів індустрії та призначений для того, щоб забезпечити оптимальні умови для росту та процвітання ваших рослин, для його створення ми використали відточені технології в галузі охолодження та зволоження. Комплект обладнаний автоматичним реле-контролером, датчиком температури та вологості повітря, фільтром очищення води, форсунками, трубопроводами та всім необхідним для легкого монтажу системи туманоутворення у теплиці. Система може похвалитися економічним споживанням води та енергії, а також ефективним та простим налаштуванням автоматики, наш комплект туманоутворення стане надійним рішенням у створенні ідеальних умов у вашій теплиці.





Комплект туманоутворення для теплиць 8 х 25 м, опис, схема монтажу та комплектація

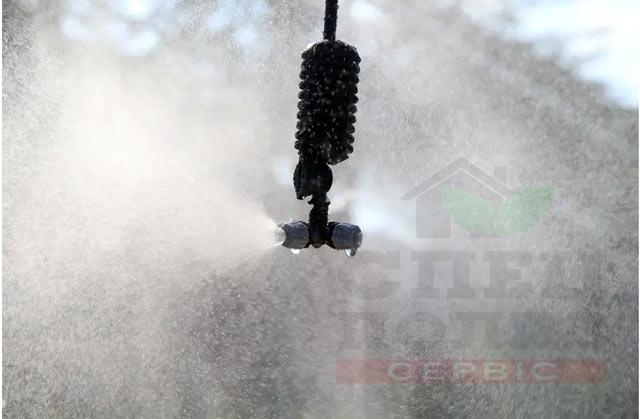

У донному комплекті застосовуються туманоутворюючі форсунки з витратою води при тиску 2 бари - 0,04 м³/год, кожна форсунка встановлена на спеціальну підвісну установку з дренажним клапаном для нормальної роботи системи. Монтаж підвісних установок здійснюється в сліпу трубку діаметром 16 мм, яка в свою чергу монтується в зональну трубу діаметром 32 мм. Для подаючої труби підібраний оптимальний діаметр для мінімізації втрат тиску між першою та останньою гілкою туманоутворювачів, різниця тисків становить менше за 0,15 бар, що гарантує рівномірну роботу кожної туманоутворюючої форсунки. Нормальний тиск для роботи туманоутворювачів становить від 1 до 4 бар, а рекомендований виробником 2 - 3 бар.





В якості автоматики використовується два реле, які здатні точно контролювати температуру і вологість повітря у теплиці та можуть це робити в автоматичному режимі згідно з вашими налаштуваннями. Реле часу налаштовується на роботу в циклічному режимі (наприклад 2 сек. робота / 60 сек пауза). Отримуючи команду від терморегулятора про підвищення температури, реле часу починає в циклічному режимі здійснювати подачу води туманоутворювачам доти, поки температура повітря в теплиці не знизиться до налаштованої, після досягнення налаштованої температури подача води припиняється доти, доки знову не підніметься до налаштованого рівня.

Реле температури та вологості контролює стан повітря в теплиці, оснащене реле двома сухими контактами, один контакт (що відповідає за температуру) ми використовуємо для управління циклічним реле часу, а другий, який відповідає за вологість, рекомендуємо використовувати для підключення системи вентиляції. Система вентиляції, так само як і система туманоутворення або поливу, необхідна для підтримки оптимального рівня мікроклімату в процесі користування теплицею.

Наш комплект розрахований на роботу з чистою водою, тому в комплектацію входить фільтр грубої очистки на 90 мікрон (ми наполегливо рекомендуємо використовувати фільтр очистки води), це необхідно для забезпечення туманоутворювальним форсункам тривалий термін експлуатації. Фільтр з комплекту має можливість ручної промивки без необхідності демонтажу картриджа, така конструкція значно спрощує та прискорює процес очищення фільтруючого елемента, що дуже важливо особливо у найспекотнішу погоду, для охолодження туманом, коли кожна хвилина неробочої системи може сильно вплинути на майбутній урожай.

Для забезпечення комплекту для туманоутворення необхідною кількістю води рекомендуємо використовувати насос, здатний подати 2 м³/год при тиску 2 - 4 бари. Якщо Ваше джерело водопостачання здатне подати більший об'єм води та при більшому тиску рекомендується до використання редуктор тиску налаштований заводом на 2,7 бар, або редуктор тиску з можливістю налаштування необхідного тиску. У випадку, якщо ваше джерело водопостачання не здатне забезпечити потребу системи у воді, необхідно розділити систему туманоутворення на 2 окремі зони або замінити насос.

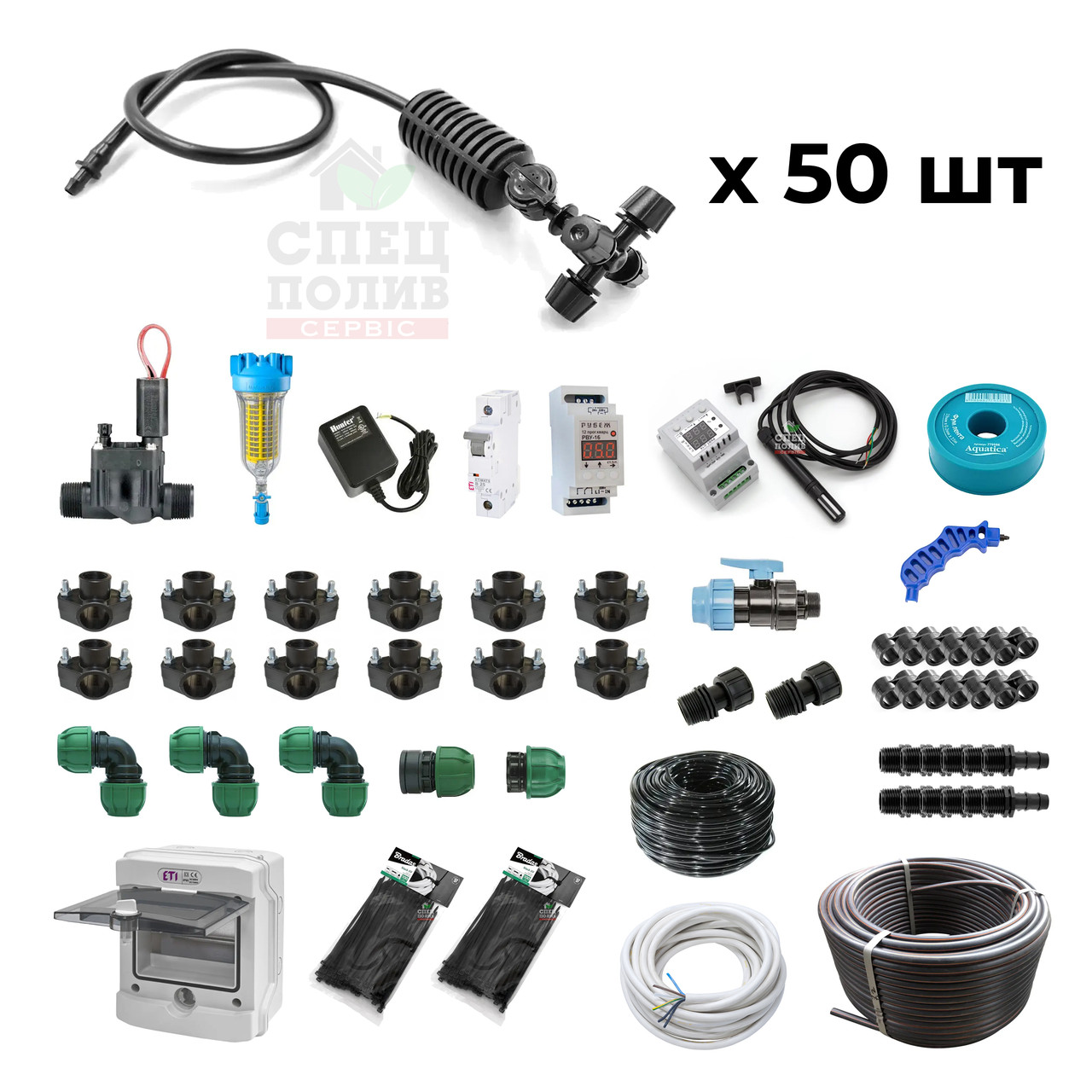

Комплектація:



• Комплект автоматики (блок живлення, терморегулятор, реле часу, автоматичний вимикач, щиток на 6 модулів)
• Стартовий кран на 32 трубу, Unidelta - 1 шт
• Магістральний фільтр очистки води на 90 мікрон - 1 шт
• Клапан електромагнітний Hunter - 1 шт
• ПЕ американка 1" ЗР х 1" ВР (накидна гайка) - 2 шт
• Муфта 32х1" ВР, Irritec - 1 шт.
• Коліно 32х32, Irritec - 3 шт
• Заглушка 32 мм, Irritec - 1 шт
• Хомут для врізки 32х1/2" ВР, Irritec - 12 шт
• Штуцерний перехідник, 16х1/2" ЗР, Irritec - 12 шт
• Заглушка - вісімка, 16 мм, Irritec - 12 шт
• Дироколи 3 мм з пазом для монтажу фурнітури - 1 шт
• Фум стрічка 19 мм х 0,2 мм х 15 м, Aquatica - 1 шт
• Кабель ПВС 4х0,75 Україна - 20 м.пог
• Труба ПЕ, 32 мм, ПЕ-80, SDR 13.6, 10 бар - 35 м.пог
• Трубка сліпа 16 мм, товщ. 1,4 мм, до 4 бар - 100 м.пог
• Туманоутворювач на 4 форсунки - 50 шт
• Мікротрубка 5х8 мм - 50 м.пог
• Комплект фітингів та фурнітури для монтажу підвісних установок (вантаж, дренажний клапан, стартовий адаптер)
• Стяжки для кріплення труби до каркасу теплиці - 200 шт



За потреби можна підібрати або змінити комплект індивідуально під конфігурацію вашої теплиці.



Характеристики комплекту:



• Наявність автоматики — Так
• Робота в автоматичному режимі — Так
• Робота в ручному режимі — Так
• Можливість віддаленого керування — Ні
• Наявність сенсора температури/вологості повітря — Так
• Фільтр очищення води — Так (90 мікрон з ручною промивкою)
• Необхідний тиск для нормальної роботи системи — 1 - 4 бар
• Рекомендований тиск у системі — 2 - 3 бар
• Споживання води — 2 м³/год при тиску 2 бар
• Відстань між рядами — 2 м
• Відстань між форсунками — 1,9 м
• Рекомендований режим роботи для охолодження — 3 с. робота, 90 с. пауза





Характеристики форсунок, що використовуються:



• Ступінь розпилення — 65 мікронів
• Кількість розпилювачів на форсунку — 4 шт
• Витрата води при тиску 1 бар — 27 л/год
• Витрата води при тиску 2 бар — 44 л/год
• Витрата води при тиску 3 бар — 60 л/год
• Витрата води при тиску 4 бар — 77 л/год
• Можливість швидкої заміни — Так





Схема комунікацій системи туманоутворення для теплиці 8 х 25 метрів





Схема перекриття системи туманоутворення для теплиці 8 х 25 метрів





Типова схема монтажу системи поливу / туманоутворення для теплиці



При замовленні обладнання у нас ви можете розраховувати на повну та вичерпну консультацію наших фахівців, віддалену допомогу в налаштуванні автоматики та монтажу системи. При замовленні послуги проектування системи поливу / туманоутворення, буде проводитися індивідуальний прорахунок під ваші потреби з урахуванням існуючих умов.
