Выключатель питания XAG FPS для дистанционного управления трехфазным оборудованием, 380 В, до 22 кВт

Выключатель питания XAG FPS (09-014-00070) для дистанционного управления трехфазным оборудованием, 380 В, до 22 кВт

XAG FPS Power Switch – интеллектуальный силовой выключатель системы XAG Smart Farm, предназначенный для автоматического и дистанционного включения и выключения электрического оборудования через приложение XAG Farm.

Простыми словами, XAG FPS позволяет дистанционно подавать или отключать питание мощного трехфазного оборудования, используемого в системе полива. Например, его можно использовать для управления совместимым трехфазным электродвигателем насосного оборудования, чтобы запускать и останавливать его в рамках автоматизированной системы XAG.

Устройство рассчитано на сеть AC 380 В и нагрузку мощностью до 22 кВт. Производитель конкретно определяет тип нагрузки как управляемый трехфазный асинхронный двигатель с короткозамкнутым ротором, категория AC-3.

Основной функционал XAG FPS



• Дистанционное включение и выключение оборудования. FPS позволяет управлять подключенным электрическим оборудованием через XAG Farm без необходимости вручную включать его непосредственно возле электрощита.

• Автоматизация работы насосного оборудования. В системе автоматизации полива FPS может выполнять роль силового исполнительного устройства: система подает команду – FPS включает или выключает питание подключенного трехфазного двигателя.

• Работа в экосистеме XAG Smart Farm. Выключатель является частью системы XAG и может использоваться вместе с другим оборудованием для автоматизации хозяйства.

• Беспроводная связь. Устройство оснащено внешней всенаправленной Wi-Fi антенной 2,4 ГГц и поддерживает Bluetooth LE 5.0.

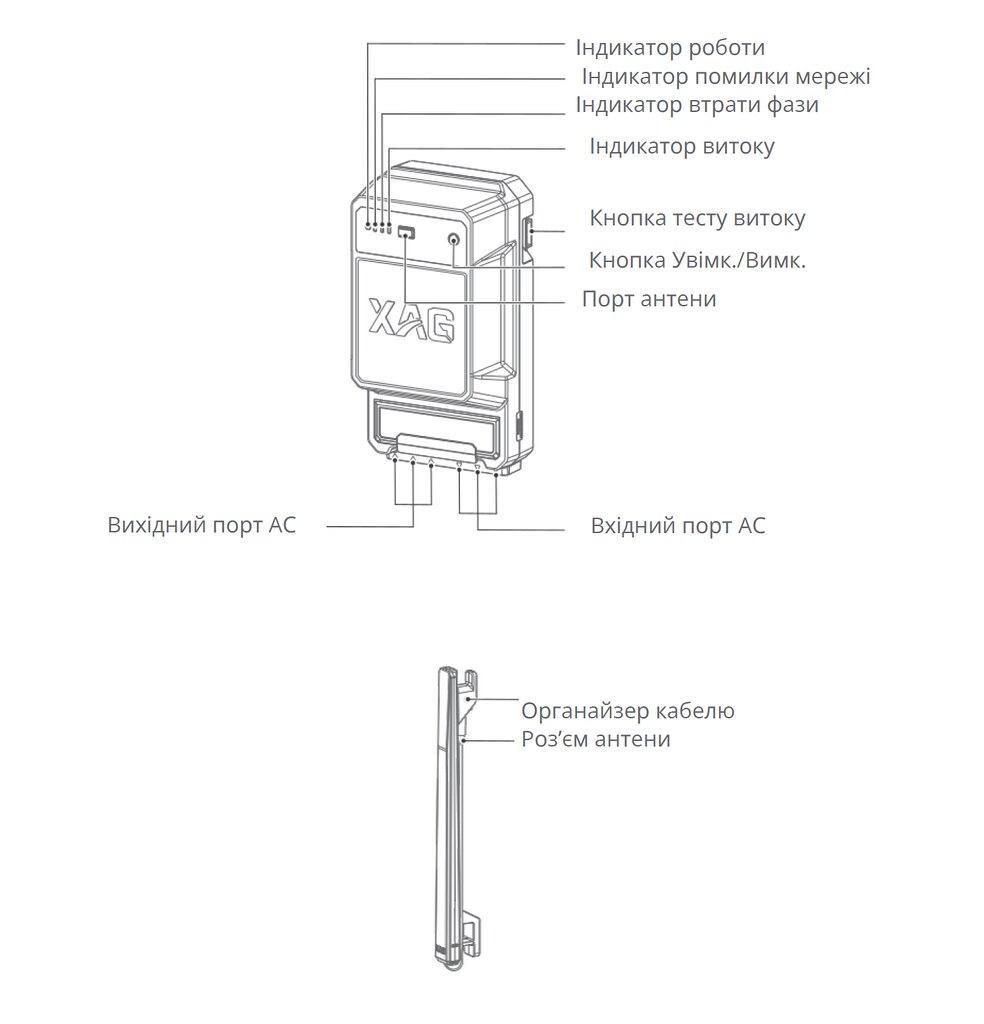

• Контроль состояния и защиты. На передней панели предусмотрены отдельные индикаторы работы, ошибки сети, потери фазы и утечки. Также есть кнопка тестирования утечки и кнопка ручного включения/выключения.



Технические характеристики



• Модель: 13KG-22/380A

• Номинальное напряжение: AC 380 В

• Максимальная мощность нагрузки: ≤22 кВт

• Тип нагрузки: трехфазный асинхронный двигатель с короткозамкнутым ротором (AC-3)

• Wi-Fi: внешняя всенаправленная антенна 2,4 ГГц

• Bluetooth: Bluetooth LE 5.0

• Защита электронных компонентов: IP65

• Защита клемм: IPX4

• Рабочая температура: 0…+45 °C

• Температура хранения: −40…+85 °C

• Электрический ресурс: более 10000 циклов

• Габариты: 320×192×184 мм

• Масса: 2,55 кг



Комплектация



• основной блок XAG FPS Power Switch,

• наружная Wi-Fi антенна,

• кронштейн для установки на DIN-рейку

• монтажный комплект с хомутами и винтами.​​​​​​​





Беспроводная система автоматизации полива XAG Smart Farm







Экосистема XAG Smart Farm - позволяет подключить следующие элементы:





1. Локальный сервер системы. Является центральным элементом беспроводной сети хозяйства и обеспечивает связь между оборудованием XAG. Поддерживает 4G соединение по SIM-карте пользователя и локальное хранение рабочих данных.

2. Беспроводные ретрансляторы. Используется при необходимости расширения зоны покрытия сети XAG и обеспечения связи с оборудованием, расположенным на значительном расстоянии от локального сервера FS2.

3. Умные электрические клапаны. Устанавливаются непосредственно в систему полива и управляют подачей воды на отдельные участки. В зависимости от модели используются для перекрытия потока или его распределения между различными направлениями. Серия включает FBV2, FBV3 и FBV5. на 1,2 и 4 выхода

   Состоят из отдельных компонентов:

   - Корпус с шаровым механизмом
   - Интеллектуальный контроллер электрического клапана (с внутренней или внешней антенной)
   - Питание (встроенный аккумулятор / солнечная батарея / павербанк / переменный ток)

4. Систему внесения удобрений (фертигации): Позволяет интегрировать подачу удобрений с помощью высокоточных инжекторов XAG и управлять процессом фертигации как частью единой автоматизированной системы хозяйства. Передставлена инжектором под давлением и инжектором с насосом.

5. Камеры наблюдения: В одной экосистеме с приложением можно наблюдать за состоянием объекта с помощью специализированных беспроводных камер XAG, которые способны работать на открытом пространстве и имеют необходимую степень защиты от условий среды.

6. Коммутирующие элементы: Беспроводные выключатели питания, док станция, солнечные панели, адаптеры для изменения типа питания

7. Фитинги: соединительные элементы позволяющие подключить клапаны к  магістралей разных типов 75/90/110 мм - резьбовые, для шлангов или жестких ПВХ труб

В результате все компоненты работают как единая экосистема автоматизации полива XAG Smart Farm





Как работает система автоматизации полива XAG Smart Farm

Система XAG позволяет управлять поливом с телефона без прокладки управляющих кабелей по полю. На трубопроводах устанавливаются умные электрические клапаны XAG FBV, которые открывают, закрывают или регулируют подачу воды на отдельные участки. Клапаны также передают в систему информацию о давлении воды. Через додаток XAG Farm оператор видит состояние оборудования и может запускать полив, останавливать его, регулировать открытия клапанов и создавать автоматические сценарии полива.





Центром системы является локальный сервер XAG FS2. Простыми словами, это собственная базовая станция хозяйства: она создает локальную беспроводную сеть, к которой подключаются клапаны и другое оборудование XAG. Команда, которую фермер задает в приложении, поступает через сервер FS2 к нужному оборудованию на поле. При этом локальная сеть может работать даже там, где нет нормального мобильного покрытия.

Если территория большая или между оборудованием есть препятствия, устанавливается беспроводной ретранслятор FR2. Он расширяет область действия сети и позволяет подключать клапаны, расположенные дальше от основного.



Схематически это выглядит очень просто:

Телефон → приложение XAG Farm → сервер FS2 → FR2 ретранслятор (если требуется расширение сигнала) → клапаны XAG FBV + антенна → подача воды на нужный участок

Причем сервер имеет встроенную возможность работы через 4G — SIM-карту предоставляет пользователь. Благодаря этому, когда есть мобильный интернет, управлять хозяйством можно дистанционно, находясь за пределами локальной сети фермы.

XAG Smart Farm — это беспроводная система управления полевым поливом, которая объединяет клапаны и другое оборудование в единую сеть. Фермер управляет подачей воды на отдельные участки со смартфона, контролирует состояние системы и может автоматизировать очередность полива без необходимости вручную открывать и закрывать клапаны на поле.









Система фертигации:

Инжектор с насосным приводом XAG FPDI





Инжектор под давлением XAG FPI

Дополнить систему можно камерами наблюдения
