Док-станция XAG FDS для дистанционного управления насосным оборудованием и автоматизации полива

Док-станция XAG FDS для дистанционного управления оборудованием системы полива

XAG FDS Docking Station — устройство дистанционного управления оборудованием в системе XAG Smart Farm. Док-станция подключается к совместимому оборудованию системы орошения и позволяет дистанционно запускать, останавливать и управлять его работой через приложение XAG Farm.

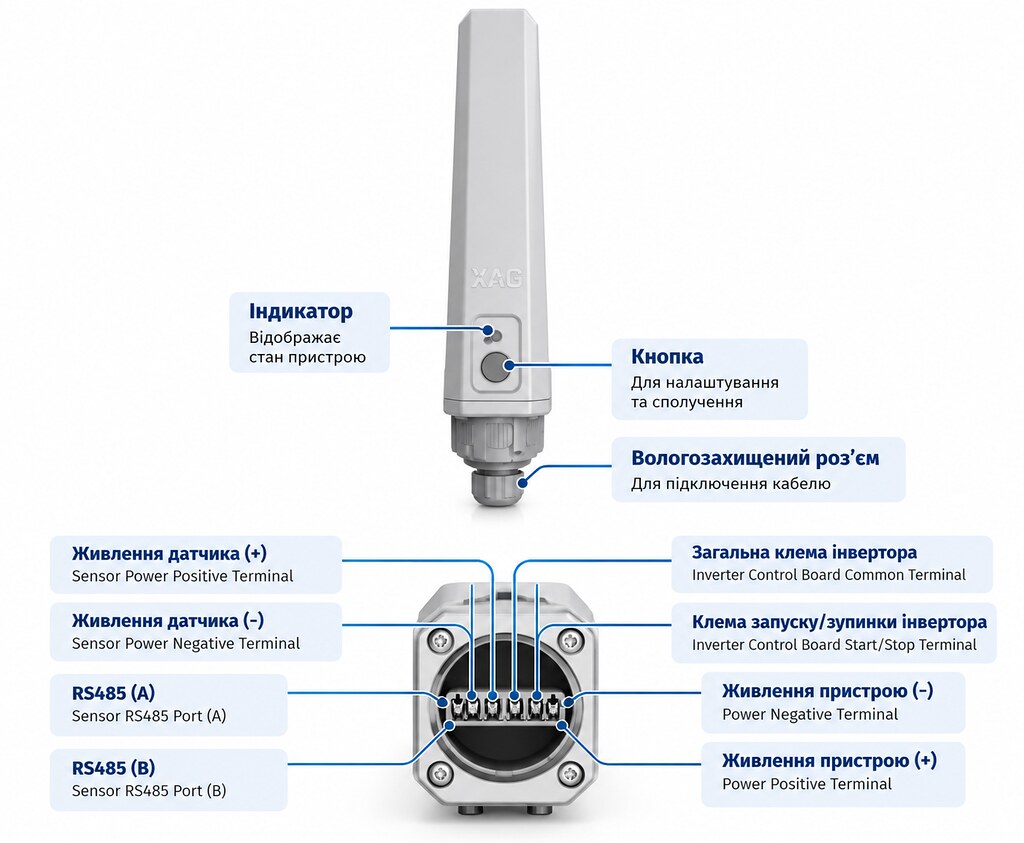

В отличие от силового выключателя XAG FPSдок-станция FDS не коммутирует непосредственно мощную нагрузку 380 В. Она имеет отдельные клеммы Start/Stop и Common для платы управления инвертором, то есть используется как управляющее устройство для совместимого внешнего оборудования. Конструкция и предназначение этих клемм показаны производителем в схеме основных компонентов.

Основной функционал XAG FDS



• Дистанционный запуск и остановка оборудования. После подключения совместимого оборудования к FDS оператор может запускать, останавливать и управлять им через XAG Farm App.

• Интеграция оборудования в XAG Smart Farm. FDS выполняет роль промежуточного управляющего устройства между системой XAG и внешним оборудованием. Благодаря этому роботу насосного или другого совместимого оборудования можно включить в общую систему автоматизации полива.

• Управление через инвертор. На FDS предусмотрены клеммы Start/Stop и Common для подключения платы управления инвертором. Это позволяет передавать команду запуска или остановки совместимому оборудованию.

• Включение датчиков. Док-станция имеет интерфейс RS485 (A/B), а также отдельные положительную и негативную клеммы питания датчика. Это позволяет подключать совместимые датчики к системе.

• Беспроводная связь. FDS оснащена встроенной всенаправленной антенной Wi-Fi 2,4 ГГц и поддерживает стандарт 802.11 b/g/n. Также предусмотрен Bluetooth LE 5.0.

Дальность Wi-Fi связи может составлять до 300 м. Это значение получено в условиях установки локального сервера на высоте 4 м, а FDS — не ниже 0,6 м, поэтому фактическая дальность зависит от условий установки, помех и конфигурации хозяйства.





Технические характеристики XAG FDS



• Тип: док станция / устройство дистанционного управления

• Экосистема: XAG Smart Farm

• Входное напряжение: 7–48 В DC

• Выходное напряжение: 7–48 В DC, зависит от напряжения на входе

• Интерфейс связи с датчиками: RS485

• Wi-Fi: 2,4 ГГц

• Wi-Fi протокол: 802.11 b/g/n

• Дальность Wi-Fi: до 300 м*

• Bluetooth: Bluetooth LE 5.0

• Дальность Bluetooth: до 10 м

• Степень защиты: IP65

• Рабочая температура: −10…+65 °C

• Габарити: 357 × 104 × 123 мм

• Масса: 0,38 кг.

* Максимальная дальность зависит от условий установки.



Как это работает в системе полива

Например, если насосная станция уже оснащена совместимым инвертором с входом дистанционного Start/Stop, FDS может передавать ему команды от системы XAG. При этом не нужно пропускать силовое питание самого насоса через FDS.

Наличие RS485 дополнительно дает возможность подключения совместимого датчика и передачи его данных в систему. В инструкции, однако, не приведено конкретного перечня моделей поддерживаемых датчиков, поэтому в карточке товара я бы не указал конкретные типы датчиков без дополнительной документации.

Корпус имеет защиту IP65, поэтому устройство рассчитано на использование в условиях сельскохозяйственных объектов и систем орошения.







Беспроводная система автоматизации полива XAG Smart Farm







Экосистема XAG Smart Farm - позволяет подключить следующие элементы:





1. Локальный сервер системы. Является центральным элементом беспроводной сети хозяйства и обеспечивает связь между оборудованием XAG. Поддерживает 4G соединение по SIM-карте пользователя и локальное хранение рабочих данных.

2. Беспроводные ретрансляторы. Используется при необходимости расширения зоны покрытия сети XAG и обеспечения связи с оборудованием, расположенным на значительном расстоянии от локального сервера FS2.

3. Умные электрические клапаны. Устанавливаются непосредственно в систему полива и управляют подачей воды на отдельные участки. В зависимости от модели используются для перекрытия потока или его распределения между различными направлениями. Серия включает FBV2, FBV3 и FBV5. на 1,2 и 4 выхода

   Состоят из отдельных компонентов:

   - Корпус с шаровым механизмом
   - Интеллектуальный контроллер электрического клапана (с внутренней или внешней антенной)
   - Питание (встроенный аккумулятор / солнечная батарея / павербанк / переменный ток)

4. Систему внесения удобрений (фертигации): Позволяет интегрировать подачу удобрений с помощью высокоточных инжекторов XAG и управлять процессом фертигации как частью единой автоматизированной системы хозяйства. Передставлена инжектором под давлением и инжектором с насосом.

5. Камеры наблюдения: В одной экосистеме с приложением можно наблюдать за состоянием объекта с помощью специализированных беспроводных камер XAG, которые способны работать на открытом пространстве и имеют необходимую степень защиты от условий среды.

6. Коммутирующие элементы: Беспроводные выключатели питания, док станция, солнечные панели, адаптеры для изменения типа питания

7. Фитинги: соединительные элементы позволяющие подключить клапаны к  магістралей разных типов 75/90/110 мм - резьбовые, для шлангов или жестких ПВХ труб

В результате все компоненты работают как единая экосистема автоматизации полива XAG Smart Farm





Как работает система автоматизации полива XAG Smart Farm

Система XAG позволяет управлять поливом с телефона без прокладки управляющих кабелей по полю. На трубопроводах устанавливаются умные электрические клапаны XAG FBV, которые открывают, закрывают или регулируют подачу воды на отдельные участки. Клапаны также передают в систему информацию о давлении воды. Через додаток XAG Farm оператор видит состояние оборудования и может запускать полив, останавливать его, регулировать открытия клапанов и создавать автоматические сценарии полива.





Центром системы является локальный сервер XAG FS2. Простыми словами, это собственная базовая станция хозяйства: она создает локальную беспроводную сеть, к которой подключаются клапаны и другое оборудование XAG. Команда, которую фермер задает в приложении, поступает через сервер FS2 к нужному оборудованию на поле. При этом локальная сеть может работать даже там, где нет нормального мобильного покрытия.

Если территория большая или между оборудованием есть препятствия, устанавливается беспроводной ретранслятор FR2. Он расширяет область действия сети и позволяет подключать клапаны, расположенные дальше от основного.



Схематически это выглядит очень просто:

Телефон → приложение XAG Farm → сервер FS2 → FR2 ретранслятор (если требуется расширение сигнала) → клапаны XAG FBV + антенна → подача воды на нужный участок

Причём сервер имеет встроенную возможность работы через 4G — SIM-карту предоставляет пользователь. Благодаря этому, когда есть мобильный интернет, управлять хозяйством можно дистанционно, находясь за пределами локальной сети фермы.

XAG Smart Farm — это беспроводная система управления полевым поливом, которая объединяет клапаны и другое оборудование в единую сеть. Фермер управляет подачей воды на отдельные участки со смартфона, контролирует состояние системы и может автоматизировать очередность полива без необходимости вручную открывать и закрывать клапаны на поле.









Система фертигации:

Инжектор с насосным приводом XAG FPDI





Инжектор под давлением XAG FPI

Дополнить систему можно камерами наблюдения
