Интеллектуальный насосный инжектор XAG FPDI для автоматического внесения удобрений и фертигации

Инжектор с насосным приводом XAG FPDI

XAG FPDI — интеллектуальный инжектор с насосным приводом для автоматизированного внесения жидких удобрений в систему орошения. Устройство оснащено собственным мембранным дозирующим насосом, поэтому может принудительно забирать раствор из емкости с удобрениями и подавать его в магистраль полива с контролируемой производительностью. Это позволяет автоматизировать фертигацию и точно управлять процессом внесения удобрений через систему XAG Smart Farm.

В отличие от систем, работа которых зависит от перепада давления в трубопроводе, FPDI использует насосный принцип подачи. По данным XAG, насос имеет функцию вакуумного самовсасывания, поэтому для начала работы не требует предварительного заполнения водой. Это упрощает монтаж и делает систему более удобной для полевого использования.

Производительность до 2.5 м3/ч

Одной из главных особенностей FPDI является мембранный дозировочный насос с максимальной производительностью до 2,5 м3/ч. XAG отмечает, что насос рассчитан на стабильную подачу удобрений в системы орошения под давлением. Производительность подачи регулируется автоматически, что позволяет адаптировать количество удобрений к запланированной фертигации.

Это означает, что FPDI не просто открывает или перекрывает подачу раствора — он активно закачивает и дозирует удобрения в поливную магистраль.

Автоматическая регулировка подачи

FPDI поддерживает автоматическую регулировку скорости подачи удобрений. XAG указывает на использование частотной регулировки насоса для изменения производительности в соответствии с задачей фертигации. Это особенно полезно при работе с несколькими группами полива, когда необходимо обеспечивать равномерное внесение питательного раствора.

Через приложение XAG Farm оператор может дистанционно задавать параметры фертигации, запускать операцию и контролировать ее выполнение. По окончанию работы система формирует отчет с данными о процессе внесения удобрений.

Контроль концентрации и остатка удобрений

FPDI обладнаний датчиками для контролю процесу фертигації. По информации XAG, система в режиме реального времени отслеживает концентрацию раствора и его остаток, а информация передается в систему управления.

Предусмотрен контроль EC/pH:

• точность EC — 5% FS;
• относительная точность pH — 0,1.

Также датчик уровня имеет точность ±10 мм

Робота через XAG Farm

FPDI поддерживает Bluetooth и Wi-Fi. Для построения фермерской сети он может использовать локальный сервер XAG FS2 и ретрансляторы XAG FR2. Такая архитектура позволяет объединить инжектор, клапаны и другое оборудование XAG Smart Farm в одну систему управления.

Через XAG Farm можно организовывать автоматизированные сценарии фертигации, контролировать состояние оборудования, получать рабочие данные и уведомления об отклонении. Официальная страница также указывает на возможность создания групп/красок полива и автоматической подачи удобрений в соответствии с ними.

Конструкция для полевых условий

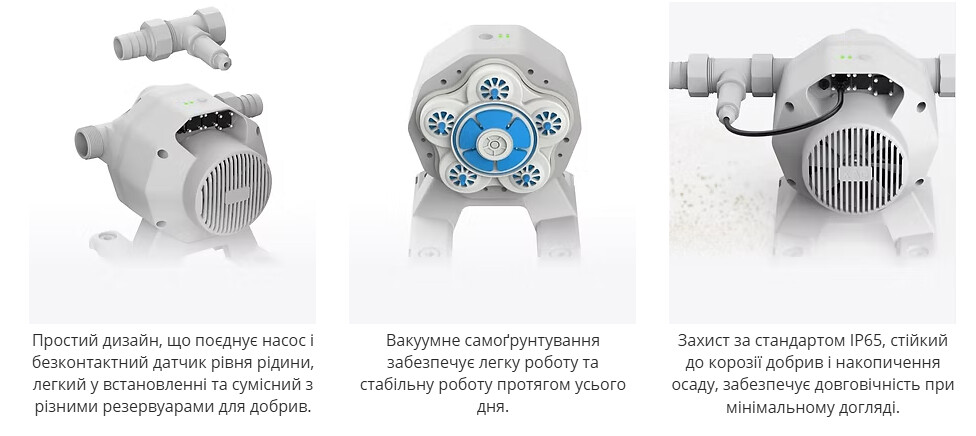

FPDI состоит из насоса для внесения удобрений и сенсорной части. XAG заявляет совместимость с различными типами емкостей для удобрений. Насос изготовлен из TPV, материала, выбранного производителем для устойчивости к воздействию удобрений и засорения песком/мулом. Электронная часть имеет степень защиты IP65.



Характеристики XAG FPDI

• Тип: насосный инжектор для фертигации

• Максимальная производительность насоса: до 2,5 м3/ч

• Тип насоса: мембранный дозировочный

• Самовсасывание: так

• Рабочее давление: 0–300 кПа (0–3 бар)

• Напряжение питания: DC 42–54 В

• Связь: Bluetooth / Wi-Fi

• Дальность беспроводной связи: до 1000 м при отсутствии препятствий

• Датчик уровня: точность ±10 мм

• Точность EC: 5% FS

• Относительная точность pH: 0,1

• Степень защиты электронной части: IP65

• Рабочая температура: +5…+45 °C

• Температура хранения: −40…+60 °C

• Размеры: 216,5 × 233 × 233 мм

• Масса: около 7 кг



Беспроводная система автоматизации полива XAG Smart Farm







Экосистема XAG Smart Farm - позволяет подключить следующие элементы:





1. Локальный сервер системы. Является центральным элементом беспроводной сети хозяйства и обеспечивает связь между оборудованием XAG. Поддерживает 4G соединение по SIM-карте пользователя и локальное хранение рабочих данных.

2. Беспроводные ретрансляторы. Используется при необходимости расширения зоны покрытия сети XAG и обеспечения связи с оборудованием, расположенным на значительном расстоянии от локального сервера FS2.

3. Умные электрические клапаны. Устанавливаются непосредственно в систему полива и управляют подачей воды на отдельные участки. В зависимости от модели используются для перекрытия потока или его распределения между различными направлениями. Серия включает FBV2, FBV3 и FBV5. на 1,2 и 4 выхода

   Состоят из отдельных компонентов:

   - Корпус с шаровым механизмом
   - Интеллектуальный контроллер электрического клапана (с внутренней или внешней антенной)
   - Питание (встроенный аккумулятор / солнечная батарея / павербанк / переменный ток)

4. Систему внесения удобрений (фертигации): Позволяет интегрировать подачу удобрений с помощью высокоточных инжекторов XAG и управлять процессом фертигации как частью единой автоматизированной системы хозяйства. Передставлена инжектором под давлением и инжектором с насосом.

5. Камеры наблюдения: В одной экосистеме с приложением можно наблюдать за состоянием объекта с помощью специализированных беспроводных камер XAG, которые способны работать на открытом пространстве и имеют необходимую степень защиты от условий среды.

6. Коммутирующие элементы: Беспроводные выключатели питания, док станция, солнечные панели, адаптеры для изменения типа питания

7. Фитинги: соединительные элементы позволяющие подключить клапаны к  магістралей разных типов 75/90/110 мм - резьбовые, для шлангов или жестких ПВХ труб

В результате все компоненты работают как единая экосистема автоматизации полива XAG Smart Farm





Как работает система автоматизации полива XAG Smart Farm

Система XAG позволяет управлять поливом с телефона без прокладки управляющих кабелей по полю. На трубопроводах устанавливаются умные электрические клапаны XAG FBV, которые открывают, закрывают или регулируют подачу воды на отдельные участки. Клапаны также передают в систему информацию о давлении воды. Через додаток XAG Farm оператор видит состояние оборудования и может запускать полив, останавливать его, регулировать открытия клапанов и создавать автоматические сценарии полива.





Центром системы является локальный сервер XAG FS2. Простыми словами, это собственная базовая станция хозяйства: она создает локальную беспроводную сеть, к которой подключаются клапаны и другое оборудование XAG. Команда, которую фермер задает в приложении, поступает через сервер FS2 к нужному оборудованию на поле. При этом локальная сеть может работать даже там, где нет нормального мобильного покрытия.

Если территория большая или между оборудованием есть препятствия, устанавливается беспроводной ретранслятор FR2. Он расширяет область действия сети и позволяет подключать клапаны, расположенные дальше от основного.



Схематически это выглядит очень просто:

Телефон → приложение XAG Farm → сервер FS2 → FR2 ретранслятор (если требуется расширение сигнала) → клапаны XAG FBV + антенна → подача воды на нужный участок

Причём сервер имеет встроенную возможность работы через 4G — SIM-карту предоставляет пользователь. Благодаря этому, когда есть мобильный интернет, управлять хозяйством можно дистанционно, находясь за пределами локальной сети фермы.

XAG Smart Farm — это беспроводная система управления полевым поливом, которая объединяет клапаны и другое оборудование в единую сеть. Фермер управляет подачей воды на отдельные участки со смартфона, контролирует состояние системы и может автоматизировать очередность полива без необходимости вручную открывать и закрывать клапаны на поле.









Система фертигации:

Инжектор с насосным приводом XAG FPDI





Инжектор под давлением XAG FPI

Дополнить систему можно камерами наблюдения
