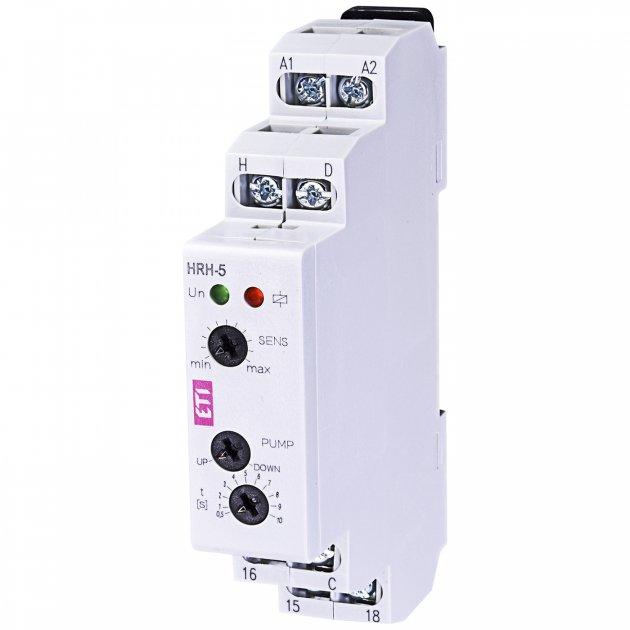

Реле рівня води ETI HRH-5 (реле контролю рівня води в баці для керування насосом, ел. клапаном)

Реле призначене для контролю рівня електропровідних рідин з можливістю вибору функції накачування або відкачування (PUMP UP або PUMP DOWN). Застосовується разом з датчиками ЕTI SHR-1-М, для перешкоди поляризації рідини та окислення датчиків, використовується змінний струм. Для вимірювання використовуються три датчики: H – верхній рівень, D – нижній рівень та С – загальний датчик. У разі використання ємності, виготовленої з провідного матеріалу, можна, як загальний датчик, застосувати саму ємність. Якщо необхідно контролювати лише один рівень, потрібно з'єднати входи H і D та підключити їх до одного зонда (чутливість знизиться вдвічі, до 2,5..50кΩ). Датчик С також можна з'єднати із захисним дротом системи живлення (PE). Для запобігання небажаному включенню під впливом сторонніх факторів (забруднення зонда, вологість тощо) можна налаштувати чутливість пристрою відповідно до провідності опору контрольованої рідини в діапазоні від 5 до 100кΩ. Для виключення помилок при комутаціях можна налаштувати затримку за часом від 0.5 до 10 с.





Особливості HRH-5:



•  регульована затримка часу t - 0.5 - 10c;

• фіксована затримка часу t1 - 1.5c;

•  Регулювання чутливості датчиків в межах 5 - 100 кΩ;

•  В межах одного пристрою можна використовувати такі конфігурації: - однорівневий контролер рівня рідини (входи H і D з’єднані) або дворівневий контролер рівня рідини;

• функції «закачування» і «відкачування».

• гальванічно ізольоване живлення UNI 24...240V AC/DC;





Автоматика рівня води



Для спрацьовування керуючого пристрою, контролеру необхідно відчувати рух струму через датчики. Для цього в резервуар поміщають щонайменше 2 датчики і підключають їх проводами до реле. Один повинен завжди бути в контакті з водою, його розташовують у нижній частині резервуара (для металевих ємностей як загальний контакт можна використовувати корпус бака), а при контакті води з другим датчиком, по воді через дроти в контролер передається напруга 2-3, і контролер розуміє, що потрібно включити або вимкнути навантаження.

Також існують схеми підключення, які працюють із проміжним датчиком, у такому разі процес набору води в бак відбувається при досягненні необхідного рівня. Наприклад: внизу бочки встановлюється загальний датчик №1, зверху датчик відключення №2, посередині датчик включення №3. Коли резервуар порожній, ємність набирається, при досягненні датчика №2, набір води припиняється, при досягненні рівня води датчику №3, процес набору води відновлюється. Таку систему набору бочки можна використовувати, наприклад, в системах поливу, коли потрібно поливати теплою водою (не розбавленою свіжою холодною).







Приклад використання реле для управління електромагнітним клапаном:



(натисніть на картинку для збільшення схеми)



Перейти на сторінку комплекту з електромагнітним клапаном і 2 датчиками

Перейти на сторінку комплекту з електромагнітним клапаном і 3 датчиками





Технічні характеристики HRH-5:







Клеми живлення	A1-A2
Напруга живлення /допуск	Un AC/DC 24-240V / - 15% +10%
Чутливість (вхід. опір)	5 kΩ -100 kΩ
Напруга/струм на датчиках макс.	AC 3.5 V / AC <0.1 мA
Максимальна ємність кабелю датчика	800 nF (чут. 5kΩ), 100 nF (чут. 100 kΩ)
Тимчасовий діапазон затримки (t)	0,5 -10 сек
Час затримки під час вмикання (T1)	1.5сек
Точність налаштування	±5% при механічному налаштуванні
Кількість контактів	1P - перекидний
Номінальний струм (комутована потужність)	8A AC1 (2500VA / AC1, 240W / DC)
Механічний/ електричний ресурс	1x107 / 1x105
Електрична міцність	3,75 kV (живлення - датчик)
Ступінь захисту	IP 40
Кількість функцій	2
Розміри	90 x 17,6 x 64 мм
Відповідність стандартам	EN 60255-6, EN 61010-1
