Електронне реле тиску насосної станції DPS-15A, до 1,5 кВт із захистом по сухому ходу, автоматика для насосу

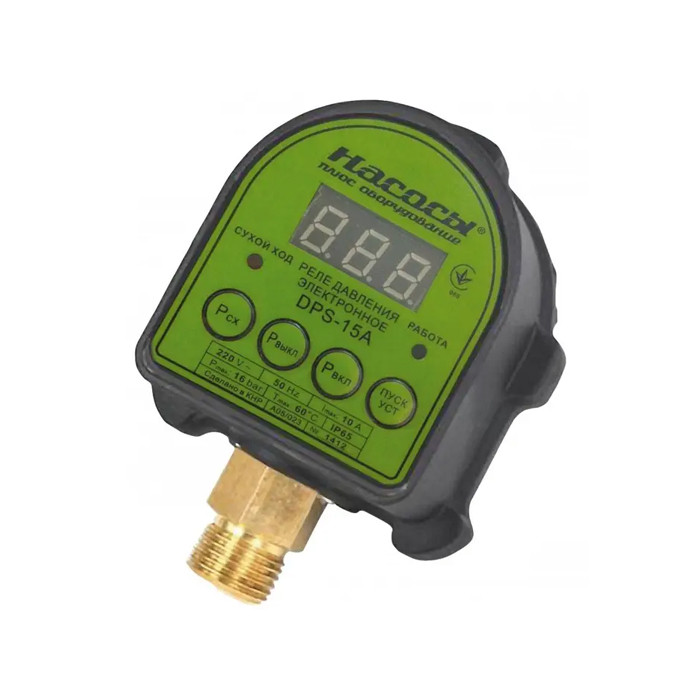

Електронне реле тиску Насоси+ DPS-15A



За допомогою електронного реле тиску "Насоси плюс Обладнання" DPS-15A, можна забезпечити автоматичний запуск та зупинку насосу або насосної станції споживаної потужністю до 1,5 кВт (номінальна сила струму до 10А). Реле дозволяє налаштувати момент включення та вимкнення насосу для досягнення бажаного тиску води в системі водопостачання в діапазоні від 0 до 9,9 бар.

Автоматика обладнана захистом по "сухому ходу", яка спрацьовує по падінню тиску до вказаного користувачем значення. За відсутності води в системі насос зупиниться, і через деякий час кілька разів буде здійснено автоматичний перезапуск двигуна для виходу з режиму аварії, таким чином відбувається захист двигуна від перегріву торцевого ущільнення та поломки насосу. Для налаштування та візуального контролю поточного тиску в магістралі реле обладнано цифровим дисплеєм зі зручними кнопками управління.

Електронне реле тиску можна застосовувати для заміни механічного реле насосної станції, для цього пристрій укомплектовано зовнішньою різьбою підключення 1/4" та заглушкою 1/4" з внутрішньою різьбою. Реле встановлюється на латунний п'ятерник на посадкове різьблення замість манометра, а заглушкою закривається зовнішня різьба 1/4" на п'ятернику, де було розташоване механічне реле. Манометр в системі більше не знадобиться, оскільки електронне реле має цифрову індикацію тиску.





Огляд та налаштування електронного реле тиску насосної станції DPS-15A







Рекомендації щодо встановлення та налаштування:



При використанні автоматики "Насоси плюс Обладнання" DPS-15A, насос необхідно експлуатувати з гідроакумулятором об'ємом від 1 л для уникнення гідроударів при різкому запуску та зупинці насосу. За наявності у водопровідній системі короткочасних розборів води, все ж таки має сенс встановити гідробак середнього або великого об'єму, але в таких системах як автополив, де насос працює довго і без зупинки, встановлювати об'ємний гідробак недоцільно, достатньо буде об'єму 1-5 л для захисту від гідроударів і невеликого витоку в системі.

Для того щоб насос після набору необхідного тиску, тримав його на необхідному рівні, обов'язково необхідно встановити перед насосом зворотній клапан, який заблокує зворотний відтік води і внаслідок зміни тиску, що призведе до безперервного увімкнення/вимкнення реле.

При встановленні електронного реле тиску необхідно правильно дотримуватися налаштування тиску гідроакумулятора. Тиск попереднього закачування повітря гідробака (без води в системі) має бути на 10% нижчим від тиску відключення насосу. Для продовження терміну служби мембрани гідробака рекомендуємо між верхнім тиском відключення насосу та нижнім тиском увімкнення насосу не перевищувати різницю 1,5 - 2 бар. У такому разі гумова мембрана не сильно розтягуватиметься і прослужить довше.



Наприклад:

• Верхній тиск вимикання насосу: 4,5 бар
• Нижній тиск увімкнення насосу: 3,0 бар
• Тиск у гідроакумуляторі на 10% менше нижнього тиску: 2,7 бар



КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ:



• використання реле при температурі навколишнього середовища нижче +1°С;
• перекачування рідини, що містить абразивні речовини, такі як пісок, іржу та інші, оскільки це може призвести до засмічення патрубка реле.











Особливості електронного реле тиску DPS-15A



• Автоматично вмикає та відключає насос потужністю до 1,5 кВт

• Під час водорозбору підтримує насос у роботі, забезпечуючи тиск у заданому діапазоні

• Регулювання тиску включення в діапазоні від 1,0 до 9,9 бар

• Регулювання тиску вимкнення в діапазоні від 1,0 до 9,9 бар

• Обладнано захистом від «сухого ходу» з автоматичним перезапуском під час падіння тиску до вказаного значення

• Тиск спрацювання аварії "сухий хід": від 0,0 до 1,4 бар

• Візуальний цифровий контроль тиску води

• Різьбове підключення 1/4" та можливість швидкої заміни механічного реле та манометра

• Ручний перемикач запуску (кнопка "ПУСК/УСТ")

• Світлодіод роботи насосу (РОБОТА)

• Світлодіод сухого ходу (СУХИЙ ХІД)

• Гарантійний період – 2 роки

• Наявність сервісних центрів по всій Україні





Технічні характеристики:



• Виробник - Насоси плюс Обладнання (Україна)

• Країна виробництва - Китай

• Максимальна потужність двигуна насосу - 1,5 кВт

• Сила струму навантаження, що підключається - 10 А

• Джерело живлення - 220 В

• Частота мережі – 50 Гц

• Ступінь пилу/волого захисту - IP65

• Захист по "Сухому ходу" з автоматичним перезапуском

• Тиск запуску насосу автоматикою - 0,0 - 9,9 бар

• Тиск зупинки насосу автоматикою - 0,0 - 9,9 бар

• Макс. тиск при експлуатації - 16 бар

• Зміст механічних домішок не більше 0,1%

• Максимальний розмір частинок не більше 0,2 мм

• Максимальна температура довкілля: +40°С

• Максимальна температура рідини, що перекачується: +60°С

• Режим роботи - S1 (тривалий)

• Вхідний різьбовий патрубок - 1/4" дюйма зовнішня різьба

• Укомплектований заглушкою 1/4" дюйма внутрішня різьба для заміни механічного реле

• Орієнтація при встановленні - вертикальна/горизонтальна

• Тип управління - електронне
