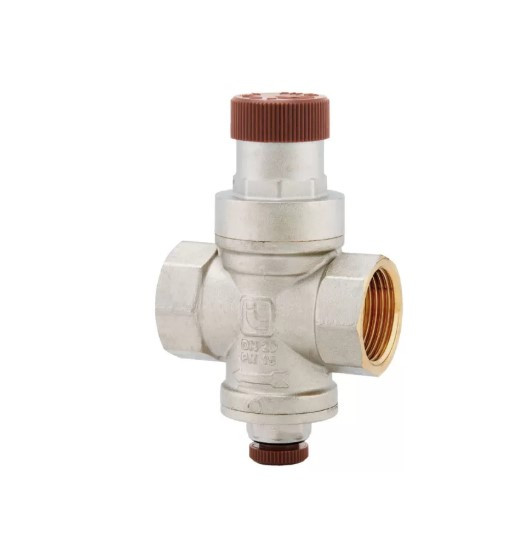

Редуктор тиску 1-4 бар, до 1,5 м³/год, до 15 бар, різьба 1/2" дюйма (регулятор тиску), Італія

  • Готово до відправки
  • Код: 2893

609 ₴

+380 (97) 082-26-08
Kyivstar
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Редуктор тиску 1-4 бар, до 1,5 м³/год, до 15 бар, різьба 1/2" дюйма (регулятор тиску), Італія
Редуктор тиску 1-4 бар, до 1,5 м³/год, до 15 бар, різьба 1/2" дюйма (регулятор тиску), Італія
609 ₴
Готово до відправки
+380 (97) 082-26-08
Kyivstar
Опис
Характеристики
Специфікація
Інформація для замовлення

Особливості



Особливістю сантехнічного редуктора є те, що його можна регулювати в діапазоні від 1 до 4 бар, а вхідний тиск може досягати 15 бар. Заводське налаштування вихідного тиску - 3 бар.

Максимальна витрата води, яка може пропустити через себе редуктор на 1/2" дюйма становить 1500 л/год. Редуктор тримає тиск незалежно від того, присутній потік води чи взагалі відсутній. Підходить практично для всіх систем водопостачання.

На корпусі редуктора є кришка регулювання вихідного тиску і заглушка 1/4" дюйма для підключення манометра.

Редуктор тиску Minipress Itap застосовується в якості регулюючої арматури для промислового та побутового використання на трубопроводах систем гарячого та холодного водопостачання, системах крапельного поливу, опалення, подачі стисненого повітря, нафтопродуктів та інших газів та рідин у межах допустимих значень температури та тиску. Працює за будь-яких умов – як при проходженні рідини, так і без руху води.





Робота редуктора тиску:






 Технічні характеристики



  • поршнева модель;
  • різьба: внутрішня х внутрішня;
  • корпус: нікельована латунь;
  • мінімальна та максимальна робочі температури: 0°C, +80°C;
  • максимальний тиск: 15 bar;
  • ремонтопридатний, заміна деталей не передбачена;
  • вихідний тиск може бути виставлений від 1 до 4 bar;
  • заводська уставка: 3 bar;
  • різьба: ISO228 (еквівалентно DIN EN ISO 228 та BS EN ISO 228).




Графік втрати тиску редуктора Itap 360

График падения давления

Діаграма падіння тиску включає втрати пропорційного тиску до певної швидкості потоку. Відповідно до необхідної швидкості потоку, можна правильно виміряти систему водопостачання та зниження тиску в редукторі.


Креслення редуктора тиску Itap 360 Minipress

 Чертеж редуктора давления Itap 360 Minipress



Матеріали редуктора тиску Itap 360 Minipress



Материалы редуктора давления Itap 360 Minipress



Монтаж

Монтаж редуктора



Для кращого використання та довговічності системи, необхідно дотримуватись наступних інструкцій з монтажу, з правилами та відповідними вимогами:

  • Місце встановлення повинно бути захищене від морозу і легко провітрюваним.
  • Щоб захистити редуктор від надлишкового тиску, встановіть зворотний клапан безпосередньо після редуктора тиску.
  • Завжди передбачати встановлення фільтра перед редуктором тиску.
  • Для того, щоб уникнути кавітації та надмірної шумності, рекомендується завжди дотримуватися коефіцієнта зниження між тиском на вході і тиском на виході, що дорівнює 2,5. Наприклад, для тиску на виході 4 бари, максимальний тиск на вході не повинен перевищувати 10 бар. При більш високих значеннях необхідно встановити два редуктори тиску в ряд.





Попередження


    Будь ласка, зверніть увагу, тиск на виході редуктора не повинен бути вищим, ніж максимальний робочий тиск пристроїв, встановлених у системі водопостачання, щоб уникнути можливих пошкоджень або несправностей.


 Інструкція зі встановлення



1. Перед встановленням редуктора тиску, відкрити всі виходи, щоб промити систему та видалити будь-яке повітря, що залишається в трубопроводі.
2. Встановіть кульові крани на вході та виході для полегшення операцій з технічного обслуговування.
3. Для правильного напрямку потоку води орієнтуйтеся стрілку зі штампом на корпусі.
4. Редуктор тиску Itap може бути встановлений у вертикальному та горизонтальному трубопроводі. Він може бути встановлений також у перевернутому вигляді.

Варианты размещения редуктора

5. Всі редуктори Itap перевіряють та налаштовують на заводі з тиском на виході 3 бар. Можна змінити тиск на виході за допомогою регулювального пристрою.
6. Налаштування редуктора повинно виконуватися, коли всі точки розбору води закриті. Тиск на вході повинен бути не менше 1 бар вище, ніж встановлений тиск. Якщо потрібно змінити тиск редуктора на виході від заводської установки (3 бар):

  • Закрийте кульовий кран, встановлений після редуктора.
  • Відкрутити кришку.

Отвинтить пробкуСнять пробку

  • Регулювання редуктора тиску здійснюється за допомогою шестигранника або великої плоскої викрутки на верхній частині пристрою; поворот за годинниковою стрілкою збільшує тиск на виході, поворот проти годинникової стрілки зменшує.

Регулировка

  • Відкрийте випускні крани в системі водопостачання, щоб перевірити стабільність скоригованого тиску.
  • Регулювання тиску на виході редуктора відбувається лише при кімнатній температурі із закритим на виході кульовим краном та водою в системі.
  • Прикрутити кришку.
  • Процедура налаштування завершена, як тільки на манометрі з'явиться необхідний тиск.



Основні
Країна виробникІталія
Пропускна здатність1.5 куб.м/год
Приєднувальний діаметр12 мм
ВиробникITAP
Робоче середовищеВода
Тип приєднанняРізьбове
Користувальницькі характеристики
Типрегулятор тиску
Вид різьбивнутрішня
Тиск на виході1-4 bar
Різьба12 мм (1/2")
