Автополив газону, комплект для ділянки 20 соток, 40х50 м, витрата води 1,86 м.куб/год, тиск 3,5 бар, 6 зон
- Готово до відправки
- Код: autopoliv_kit_20
41 232 ₴/комплект
Ми розробили готові комплекти обладнання, які дозволять вам краще зрозуміти з яких елементів складається автоматичний полив, принцип її роботи та приблизну вартість системи. Якщо представлені комплекти обладнання на нашому сайті не підходять для вашої конфігурації газону — звертайтесь до наших спеціалістів, ми підготуємо вам індивідуальну робочу схему автополиву за вашим кресленням. Для замовлення послуги "Проектування систем автоматичного поливу" перейдіть за посиланням.
Комплект обладнання розрахований для ділянки розміром 40 х 50 метрів, але підійде і для ділянки, сторони якої мають розмір від 35 до 65 метрів. (Важливо! для нормальної роботи системи поливу та покриття всієї ділянки допускається збільшення довжини лише 1 зі сторін, перед тим як купити комплект для автополиву газонної трави обов'язково проконсультуйтеся зі спеціалістом.). Для роботи обладнання в оптимальному режимі необхідно, щоб при витраті води 1.86 м.куб/год водопостачання могло підтримувати робочий тиск від 3 бар. До комплекту додається схема поливу та монтажні схеми для кращого візуального сприйняття елементів системи.
Комплект автополиву газону складається з професійного виконавчого обладнання Hunter (США), компресійних фітингів Irritec (Італія) та трубопроводів українського виробництва. Цей комплект дозволить легко зібрати систему поливу своїми руками на власній ділянці.
КОМПЛЕКТ АВТОПОЛИВУ, МОНТАЖ СВОЇМИ РУКАМИ
ВІДЕО ВІД КЛІЄНТА, ПРОЦЕС ВСТАНОВЛЕННЯ СИСТЕМИ
Інструкція та опис комплекту
За допомогою цього комплекту обладнання можна встановити 30 висококласних висувних зрошувачів роторного типу Hunter PGP-ADJ з невеликою витратою води, зрошувачі розміщені, на ділянці, правильно і гарантують високу рівномірність поливу. Усі 6 електромагнітні клапани розташувалися на краю ділянки, в одному підземному боксі Irritec "Jumbo", такий бокс має естетичний вигляд завдяки кришці зеленого кольору. Всі різьбові з'єднання необхідно ущільнювати фум-стрічкою, передбаченою в наборі (по 6-12 витків на кожне різьбове зєднання).
Від електромагнітних клапанів необхідно прокласти 7 жил електричного дроту (2 лінії кабеля ПВС 4х0,75 мм) до контролера поливу (6 ліній управління, по кожній на клапан і 1 загальна жила живлення). Контролер з комплекту розрахований для внутрішнього встановлення, але можна встановити й надворі використавши захисний щиток. (Існують також контролери для зовнішньої установки, моделі з розширеними можливостями та WI-FI контролери, потрібний варіант можна підібрати в нашому каталозі). Пульт керування поливом програмується та в заданий час відправляє команду клапанові на відкриття. У момент відкриття клапана, в трубопровід на якому розташовані розбризкувачі, надходить вода під тиском та піднімає штанги висувних зрошувачів. При подачі водяного тиску, штанга підземного зрошувача висувається і поливає одним струменем з дрібними, ніжними краплями, повільно повертаючись за допомогою гідравлічного приводного механізму, в налаштованому секторі. Сектор повороту струменя роторних зрошувачів можна відрегулювати в діапазоні 40 – 360º.
У разі якщо місце підключення до системи водопостачання та місце розташування контролера знаходяться на більшій відстані необхідно збільшити кількість трубопроводу та кабелю!
У комплект також входить датчик дощу Hunter Rain Click швидкого реагування, який необхідно підключити до контролера поливу та встановити на відкритому місці. Датчик зупинить запланований цикл поливу після накопичення 3 мм опадів (у разі наявності опадів) і відновить цикл поливу через деякий час після висихання. Датчик також обладнаний захистом від заморозків, і не дозволить запустити систему, якщо температура повітря опуститься нижче 3ºС.
Пульт управління поливом дозволяє керувати 6-ма окремими гілками зрошувачів (зонами), здійснювати до 4 запусків поливу на день тривалістю до 2 годин та контролювати календарну періодичність поливу. Це можна реалізувати на кожній із трьох незалежних програм. Контролер поливу Hunter X-Core має енергонезалежну память, запрограмовані налаштування не зібються при вимкненні електрики, однак для збереження поточної дати та часу контролер обладнано змінною батарейкою.
На зимовий період система продувається від води повітряним компресором, додаткове обслуговування не потрібне.
Гарантійний період на обладнання - 2 роки

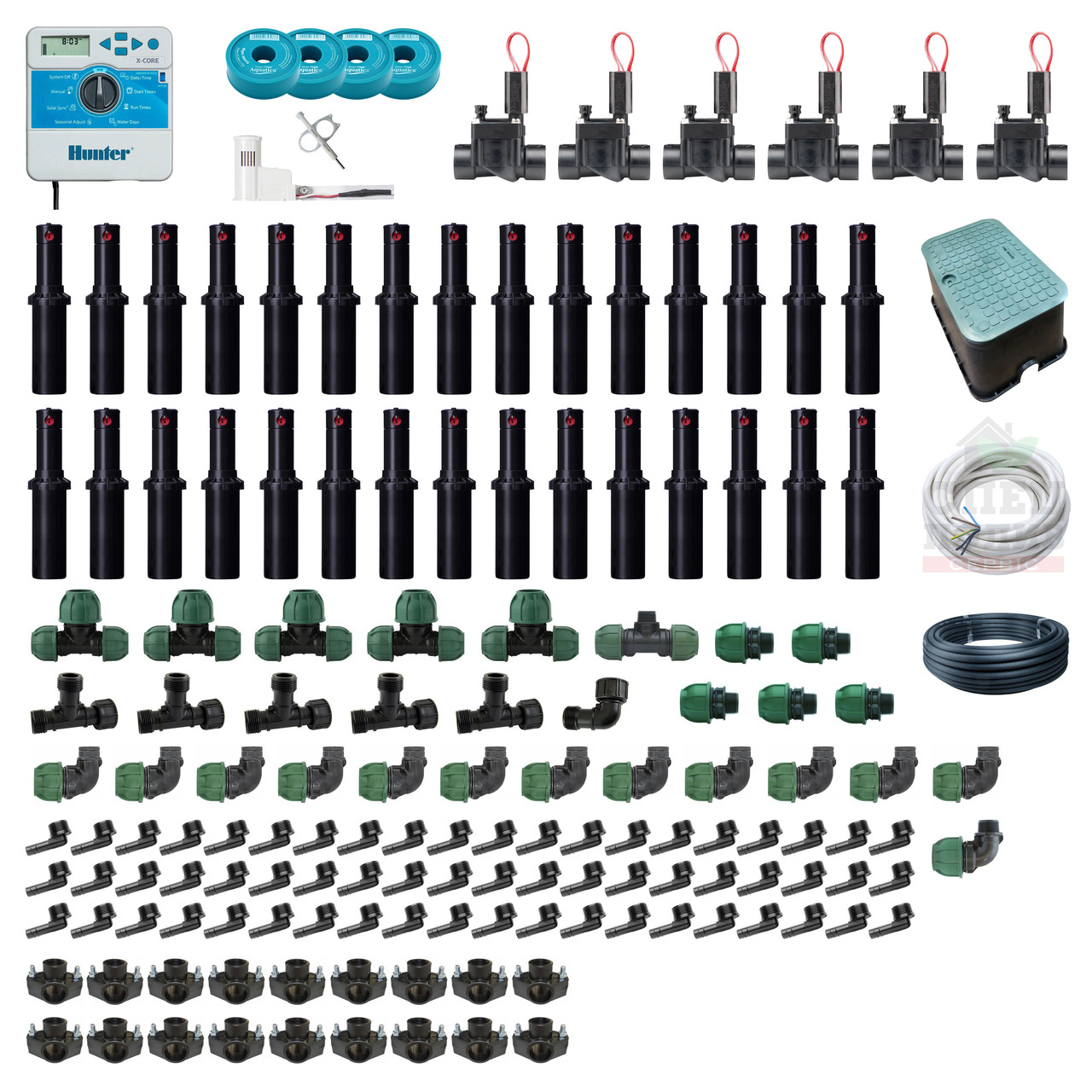

У комплект автоматичного поливу газону входить:
- Контролер поливу Hunter X-СORE-601i-E (6 зони, внутрішній) - 1 шт
- Датчик дощу Hunter Rain Clik - 1 шт
- Електромагнітний клапан Hunter PGV-100G-B без регулювання потоку - 6 шт
- Висувний зрошувач Hunter PGP-ADJ, 10 см - 30 шт
- Ключ для роторних зрошувачів Hunter - 1 шт
- Клапанний бокс "Jumbo", 52 х 37 см - 1 шт
- Трійник з накидною гайкою 1" дюйм для колектора - 5 шт
- Коліно з накидною гайкою 1" дюйм для колектора - 1 шт
- Штуцерне коліно Hunter HSBE-050, (1/2" НР) - 30 шт
- Штуцерне коліно Hunter HSBE-075, (3/4" НР) - 30 шт
- Гнучкий шланг Hunter FLEX-SG - 15 м
- Труба поліетиленова STR 25 х 2,2 мм, 10 бар - 240 м
- Труба поліетиленова STR 32, 2,4 мм, 10 бар - 160 м
- Кабель 4-жильний, ПВС 4х0,75, для зовнішньої прокладки - 20 м
- Хомут для врізки Irritec 25 x 1/2" - 18 шт
- Коліно Irritec 25 х 1/2" ВР - 12 шт
- Трійник Irritec 25 х 32 х 25 - 5 шт
- Трійник Irritec 25 х 1" ЗР х 25 - 1 шт
- Коліно Irritec 32 х 1" ЗР - 1 шт
- Муфта Irritec 32 х 1" ЗР - 5 шт
- Фум стрічка Aquatica - 4 шт
Інструкція з монтажу системи поливу
СХЕМА ВСТАНОВЛЕННЯ КОМПЛЕКТУ:
(для збільшення натисніть на зображення)
МОНТАЖНА СХЕМА:
СХЕМА РОЗМІЩЕННЯ ЕЛЕКТРОМАГНІТНИХ КЛАПАНІВ У ПІДЗЕМНОМУ БОКСІ
НАЛАШТУВАННЯ РОТОРНИХ ЗРОШУВАЧІВ:
Основні | |
---|---|
Виробник | Hunter |
Країна виробник | США |
Стан | Новий |
Додаткові характеристики | |
Дальність/радіус обприскування | 10 м |
Мінімальний робочий тиск | 3 Бар |
Максимальний робочий тиск | 5 Бар |
Максимальний підйом висувної частини | 10 см |
Стійкість до ультрафіолету | Так |
- Ціна: 41 232 ₴/комплект
