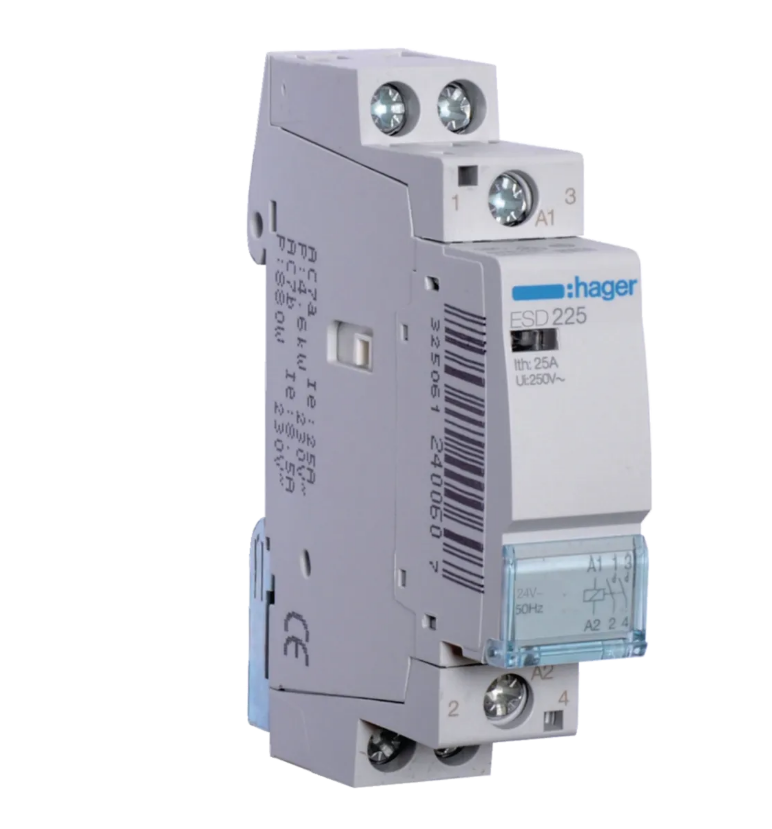

Контактор Hager ESD225 24В/25A, 2НВ, 1 модуль, пускач для насосів (керуючі контакти 24В, перемінний струм)

  • Готово до відправки
  • Код: 1860

932 ₴

+380 (97) 082-26-08
Kyivstar
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Контактор Hager ESD225 24В/25A, 2НВ, 1 модуль, пускач для насосів (керуючі контакти 24В, перемінний струм)
Контактор Hager ESD225 24В/25A, 2НВ, 1 модуль, пускач для насосів (керуючі контакти 24В, перемінний струм)
932 ₴
Готово до відправки
+380 (97) 082-26-08
Kyivstar
Опис
Характеристики
Специфікації
Інформація для замовлення

Контактор Hager ESD225 24В/25A, 2НВ


Стандартний контактор Hager ESD225 є незамінним компонентом для керування електроустановками з високими струмами навантаження, забезпечуючи надійний та ефективний запуск різних пристроїв. Завдяки двом нормально відкритим контактам, цей контактор здатний витримувати значні навантаження, що робить його ідеальним рішенням для широкого спектра застосувань у житлових та комерційних приміщеннях.



Основні можливості та переваги Hager ESD225:



  1. Універсальне застосування: Контактор Hager ESD225 підходить для керування різними типами електроприладів, включаючи насоси, системи вентиляції та освітлення. Він також активно використовується для автоматичного включення та виключення електричних обігрівачів, що забезпечує ефективне використання енергії та підтримку оптимальної температури в приміщеннях.

  2. Високий рівень надійності: Hager ESD225 розроблений для частих включень і відключень, що забезпечує довговічність і надійність у роботі навіть у складних умовах експлуатації. Завдяки якісним матеріалам і ретельному виробничому процесу, контактор демонструє стабільну роботу протягом усього терміну служби.

  3. Зручність установки та використання: Контактор має компактний модульний дизайн, що дозволяє легко інтегрувати його в будь-які електричні системи. Гвинтові втулкові клеми, що монтуються за допомогою хрестової викрутки PZ2, забезпечують швидке та безпечне підключення кабелів. Установка контактора на стандартну DIN-рейку значно спрощує монтаж та обслуговування системи.

  4. Безпека та сумісність: Hager ESD225 відповідає стандарту EN 61095, що гарантує високу безпеку та відповідність міжнародним нормам. Можливість встановлення додаткових контактів та пломбувальних кришок дозволяє контактору взаємодіяти з іншим модульним устаткуванням, створюючи максимально ефективну та безпечну систему управління.

  5. Оптимізація теплового режиму: Для запобігання перегріву та забезпечення стабільної роботи контакторів, встановлених у ряд, рекомендується використовувати спеціальну проставку для відводу тепла LZ060. Це допомагає знизити ризик виникнення несправностей та продовжити термін служби обладнання.



Технічні характеристики Hager ESD225:



  • Тип контактора: Стандартний

  • Кількість полюсів: 2 (1 фаза + нуль)

  • Номінальний струм: 25 A

  • Напруга: 24VAC (перемінний струм)

  • Частота: 50 Hz

  • Загальна втрата потужності нижче номінального струму  4 Вт

  • Монтаж: На DIN-рейку

  • Кількість модулів: 1

  • Тип: АС-змінний

  • Кількість контактів: 2

  • Тип контактів: 2 НО (нормально відкриті)

  • Механічна зносостійкість: 1 млн циклів

  • Можливість встановлення теплового реле: Немає

  • Стандарт: EN 61095

  • Гарантія: 2 роки

  • Матеріал: Пластик

  • Колір: Білий



Електрична схема пускача

пускач



Умови використання





  • Робоча температура  -10 - 50°C

  • Температура зберігання/транспортування   -40 - 80°C



Сфера застосування Hager ESD225:

Освітлення: Галогенні лампи, лампи розжарювання, люмінесцентні трубчасті лампи (одиночні та подвійні, енергозберігаючі, з електронними трансформаторами).

Електронавантаження: Газорозрядні лампи (ртутні та натрієві лампи високого тиску), металогалогенові лампи.

Резистивні навантаження: Категорія АС7а.

Індуктивні навантаження: Категорія АС7b.



Контактор Hager ESD225 – це оптимальне рішення для створення надійних та ефективних систем керування електроприладами в будь-якому сучасному житловому чи комерційному приміщенні. Його простота в установці, висока надійність та широкий спектр застосувань роблять цей контактор незамінним елементом вашої електричної системи.



Приклад використання пускача

Для приведення в роботу насоса потужністю 2,8 кВт за допомогою електронного поплавка, який розрахований на 1,5 кВт, вам знадобиться контактор. Контактор дозволить керувати увімкненням та вимкненням насоса за допомогою сигналу від поплавка, не перевантажуючи його.

Ось як це зробити:

  1. Вибір контактора: Вам потрібно вибрати контактор, який здатен витримувати потужність насоса. Для насоса на 2,8 кВт (за напруги 220В) контактор повинен бути розрахований на струм приблизно 13 А (рекомендовано з запасом). Якщо живлення насоса відбувається від трифазної мережі (380В), струм буде менший, приблизно 5 А. Врахуйте також, що контактор повинен мати котушку керування на ту ж напругу, яку використовує поплавок (ймовірно 220В).

  2. Підключення поплавка до контактора:

    • Підключіть поплавок до керуючих контактів контактора (котушка керування). Поплавок буде замикати або розмикати цей ланцюг, вмикаючи або вимикаючи контактор.
    • Поплавок керуватиме не безпосередньо насосом, а контактором, що захистить поплавок від перевантаження.
  3. Підключення насоса до контактора:

    • Живлення для насоса підключається через основні (силові) контакти контактора. Фазний провід від мережі підключається до одного з входів силових контактів, а вихід з цього контакту йде на насос.
    • Нейтральний провід можна підключити безпосередньо до насоса.
  4. Живлення контактора:

    • Підключіть контактор до мережі живлення (вхідні контакти) відповідно до номіналу насоса. Це живлення буде подаватися на насос, коли контактор замкнеться.
  5. Перевірка системи:

    • Переконайтесь, що всі з'єднання виконані правильно, і перевірте систему на наявність короткого замикання.
    • Після цього підключіть живлення і перевірте роботу системи. Коли поплавок замкне керуючий ланцюг, контактор замкнеться і подасть живлення на насос.

Таким чином, електронний поплавок буде керувати контактором, а вже контактор вмикатиме або вимикатиме насос. Це рішення дозволяє використовувати поплавок з більш потужним насосом без ризику пошкодження поплавка.

Основні
ВиробникHager
Країна виробникФранція
Тип контактораНереверсивний
Теплове релеНі
Матеріал корпусуПластик
Номінальна напруга котушкиДвадцять чотири
Номінальний струм25 А
Тип кріпленняГвинтове
Тип контактів2NO
Максимальна робоча напруга24 В
Тип монтажуНа DIN рейку
Габаритні розміри
Довжина83 мм
Висота18 мм
Ширина60 мм
Загальні
Гарантійний термін24 міс
Захист обладнання від води та пилу IPIP20
ЖивленняМережа 220 В
