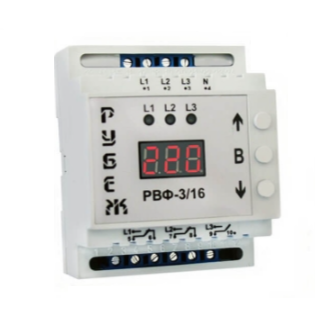

Реле вибору фаз, 3,5 кВт, 16А на DIN-рейку, "RUBEZH" РВФ-3/16, автоматичний перемикач фаз

Реле вибору фаз РВФ-3/16  — пристрій призначений для забезпечення живлення однофазного навантаження промислового або побутового 220В/50Гц від трифазної чотирипровідної мережі 3×380+N. Основною метою пристрою є гарантування безперебійного живлення однофазних споживачів і захист їх від небезпечних коливань напруги.

Пристрій автоматично обирає найбільш підходящу фазу для підключення навантаження, орієнтуючись на якість і наявність напруги на фазах L1, L2 і L3.

Якщо задано пріоритетну фазу, пристрій за нормальних параметрів наруги підключає навантаження саме до неї. У разі, якщо напруга на пріоритетній фазі виходить за межі встановлених порогів, пристрій перемикає навантаження на іншу фазу. У випадку, коли напруга на всіх фазах не відповідає допустимим параметрам, навантаження відключається.

Особливості пристрою:

• Регульовані межі напруги (верхня і нижня);

• Настроюваний гістерезис;

• Встановлюваний час повернення до пріоритетної фази;

• Регульована затримка повторного включення;

• Можливість вибору пріоритетної фази.

Характеристики:

• Займає чотири модулі

• Робоча напруга - 40... 300 В

• Максимальна напруга - 400 В

• Максимальний струм навантаження на реле - 3×16 А (250 В)

• Час відключення по верхній межі - 40 мс

• Час відключення за нижньою межею - 10 сек, 120 В ≤ 40 мс

• Нижня межа спрацьовування - 155...210 В

• Верхня межа спрацьовування - 230... 280 В

• Час повернення на пріоритетну фазу - 1...600 сек.

• Час затримки повторного включення - 5...600 сек.

• Вибір пріоритетної фази - L1, L2, L3

• Гістерезис - 1... 10 В

• Точність вимірювання напруги - 1%

• Потужність - 2 Вт

• Робоча температура - 0... +50 ° С

• Прилад працездатний за наявності хоча б однієї фази на вході

Установки за замовчуванням:

• Верхня межа відключення U – 250В

• Нижня межа відключення U – 190В

• Гістерезис по напрузі Г-С – 005В

• Часу повернення на пріоритетну фазу tПР – 001 сек.

• Затримка повторного вмикання tП – 005 сек.

• Час паузи при перемиканні з однієї фази в іншу tПL – 000 сек.

• Пріоритетна фаза LПР – L1

Такий функціонал робить РВФ-3/16 оптимальним рішенням для забезпечення стабільної роботи однофазного обладнання в умовах трифазної мережі.
