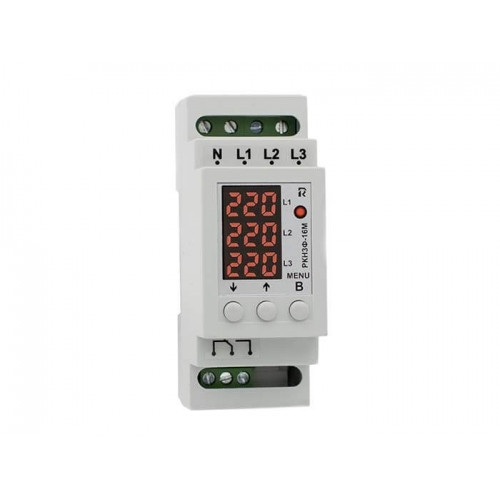

Реле контролю напруги "RUBEZH" РКН3Ф-16м, трифазне, 380 В, 3,5 кВт, 16А на DIN-рейку. Захист від перепадів, відсікач

Реле контролю напруги РКН3Ф-16М - це прилад, призначений для контролю напруги в трифазній мережі, а також контролю чергування та перекосу фаз.

Прилад має регульовані параметри по верхній і нижній межі напруги, перекосу фаз, гістерези, а також регульований час спрацьовування по верхньому і нижній межі напруги, і регульовану затримку включення.

При неправильному чергуванні фаз на екрані приладу індикується значення ЧЕР. У цьому випадку для правильної роботи приладу потрібно поміняти місцями дві будь-які фази, що знаходяться поруч. Наприклад, А і В, або В і С.

Далі прилад виводитиме на екран напругу на кожній фазі, з інтервалом у 2 сек. Кнопками можна вибрати одну фазу для постійного контролю.

Технічні характеристики

• Займає три модулі

• Робоча напруга – 100...300 В

• Максимальна напруга – 400 В

• Максимальний струм навантаження на реле – 16 А/250 В

• Час відключення по верхній межі - 40 мс... 2 сек

• Час відключення за нижньою межею – 1... 10 сек

• Нижня межа спрацьовування – 130...200 В

• Верхня межа спрацьовування - 210... 280 В

• Перекіс фаз - 10... 90 В

• Час затримки включення - 5... 600 с

• Гістерезис *1 - 1... 10 В

• Точність вимірювання напруги – 1 В

• Потужність - 2 Вт

• Робоча температура – 0...40°C

Усі параметри, що настроюються, зберігаються в енергонезалежній пам'яті, крім пам'яті останнього аварійного стану приладу.

Підключення:
