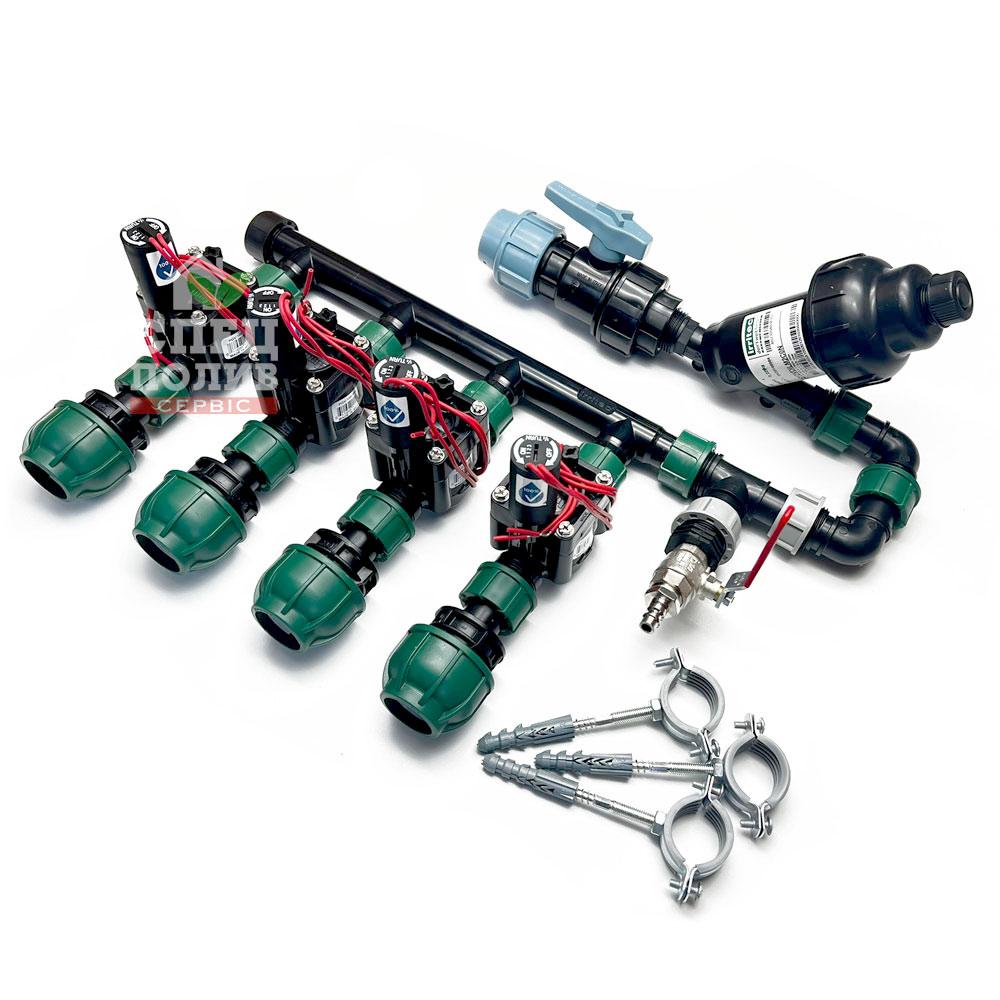

Колектор на 4 електроклапани з фільтром, вузлом консервації та краном, настінний. Комплект для автополиву

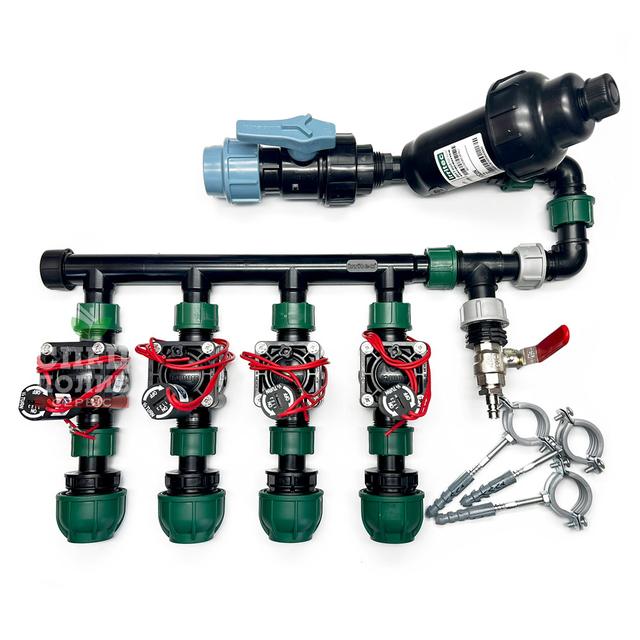

Комплект для автополиву з 4 електроклапанів, фільтра, вузла консервації та стартового крана на гребінці



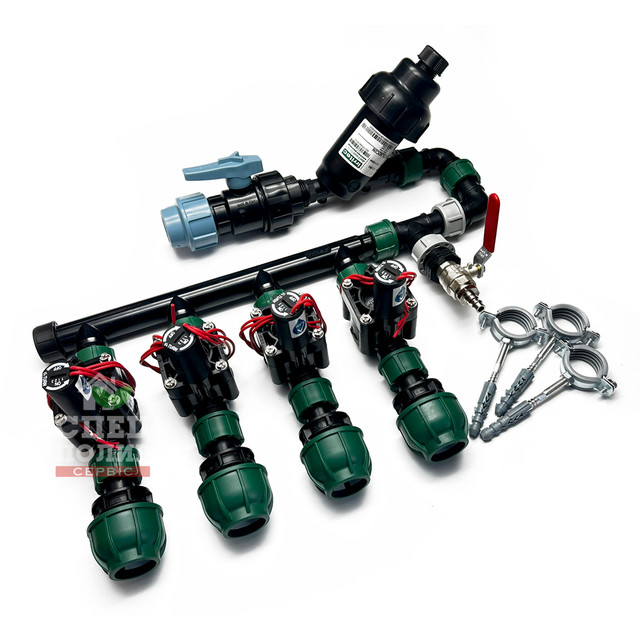

Комплект для автополиву з 4 електроклапанів, фільтра, вузла консервації та стартового крана на гребінці — це готове рішення для організації системи автоматичного поливу на присадибних ділянках, у садах та теплицях. Він дозволяє ефективно фільтрувати воду до необхідних 125 мікрон, керувати подачею води у чотири незалежні зони, може бути встановлений на будь-якій стіні, в кесоні свердловини або в підземному боксі. Клапани та інші комплектуючі абсолютно захищені від вологи та не вимагають будь-якого додаткового захисту.

Основою комплекту є гребінка з чотирма виходами, яка служить розподільчим вузлом для подачі води на 4 клапани. Управління клапанами (електромагнітною запірною арматурою) здійснюється через контролер-контролер (не входить до комплекту та купується окремо), який налаштовується відповідно до необхідного графіка. У комплекті передбачений якісний фільтр від Італійської компанії Irritec, що захищає основні вузли системи від забруднень, це продовжує їх строк служби.

Елементи комплекту виготовлені з високоякісних матеріалів, стійких до впливу вологи, ультрафіолету, легко переносять перепади температур і не вимагають демонтажу в міжсезоння, але в обов'язковому порядку, як і зрошувачі та трубопроводи, консервуються перед зимою. Це гарантує тривалий термін служби та надійну роботу системи у будь-яких кліматичних умовах.

Гребінка фіксується на стіні за допомогою кріпильних елементів (входять до комплекту), що спрощує доступ до фільтра для чищення та до клапанів для обслуговування та ремонту. Весь процес установки займає мінімум часу і не потребує спеціальних інструментів.

Система підходить як для приватних домоволодінь, так і для комерційних об'єктів, таких як теплиці та фермерські господарства. Вона легко інтегрується з існуючими системами водопостачання та може бути доповнена додатковими клапанами для збільшення кількості поливальних зон.







Монтаж та підключення



1. Закріпіть колектор на стіні за допомогою 2 кріплень для труб (входять до комплекту).

2. Підключіть 4 електромагнітні клапани із зовнішніми різьбами до виходів колектора.

3. Приєднайте компресійні муфти 32х1" ВР (накидна гайка) до виходів клапанів та підключіть ПЕ труби (зональні) до муфт.

4. На вхід колектора встановіть трійник із двома накидними гайками.

5. Змонтуйте вузол консервації системи в один із виходів трійника.

6. За допомогою колін з накидними гайками поверніть магістраль паралельно колектору.

7. Встановіть фільтр очищення води.

8. Накрутіть на поливний фільтр стартовий кран для сезонного перекриття потоку води.

9. Під'єднайте магістральну трубу ПЕ 32 мм до компресійної муфти стартового крана.

10. Підключіть електромагнітні клапани до контролера поливу та налаштуйте графік роботи, дотримуючись інструкцій контролера.

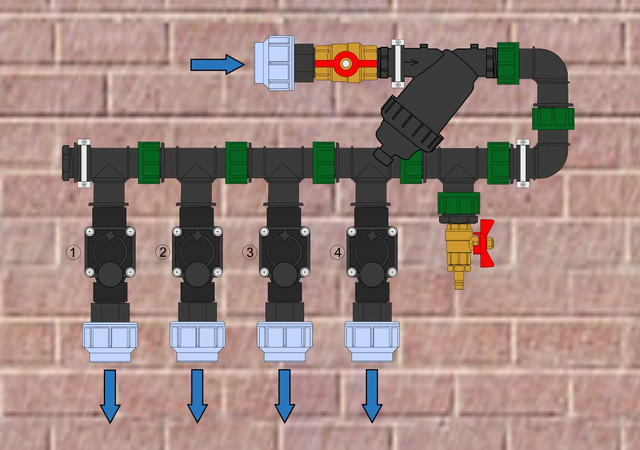

Монтажна схема колектора на 4 електромагнітні клапани:







Переваги комплекту для автополиву:



• Весь комплект розроблений для швидкого та простого монтажу без спеціальних інструментів. Використовуються надійні компресійні зєднання.

• Керуйте 4 незалежними лініями поливу. Клапани можна налаштувати на роботу за розкладом через контролер.

• Комплект обладнаний фільтром очищення води на 125 мікрон, цього достатньо для забезпечення безпроблемної роботи системи при потоку води до 5 м³/год.

• Стартовий кран від всесвітньо відомої компанії Unidelta має високі показники якості та міцності, здатний витримувати тиск води до 16 бар.

• У комплект постачання включено вузол консервації. Даний вузол дозволяє швидко і просто злити залишки води із системи або підключити повітряний компресор для очищення системи від води за допомогою стисненого повітря перед зимою.

• Все обладнання та монтажні аксесуари виконані зі стійких до вологи, ультрафіолету та механічних пошкоджень матеріалів.

• Компресійні фітинги забезпечують щільне та герметичне зєднання, запобігаючи протіканням води.

• Сумісність з усіма контролерами, які керують клапанами через 24В змінного струму.







Опис обладнання в комплекті для автоматичного поливу:



В комплект входять всі необхідні елементи для простого та швидкого монтажу системи. Гребінка з внутрішніми різьбами (накидні гайки) легко підключається до водопроводу через компресійну муфту 32х1" ЗР, та до електромагнітних клапанів, які оснащені зовнішніми різьбами, на виходи з клапанів монтуються компресійні муфти з накидною гайкою для простого монтажу та зручного обслуговування. Комплект включає в себе й користі речі, такі як: фільтр для підготовки води, вузол сезонної консервації та стартовий кран.





Колектор настінний на 4 виходи Irritec (Італія)


Основний елемент комплекту — це міцний та стійкий до корозії настінний колектор, виконаний зі зносостійкого пластику. Колектор має прохідне виконання, на вході накидна гайка, а на виході зовнішня різьба, 4 виходи на клапани з накидними гайками, таке виконання забезпечує надійне та зручне з'єднання з клапанами, нижче основні характеристики:

• Вхідна різьба та вихід на клапани: 1" внутрішня різьба з накидною гайкою
• Вихідна різьба: 1" зовнішня різьба
• Робочий тиск: до 10 бар
• Сумісний з усіма стандартними різьбами розміром 1" дюйм





Електромагнітні клапани для автополиву Hunter (США)



Електромагнітні клапани керують подачею води. Кожен клапан підключається до контролера поливу, що передає електричний сигнал для відкриття або закриття потоку води. Основні характеристики електромагнітного клапана Hunter PGV-100:



• Діаметр підключення: 1" зовнішня різьба
• Робочий тиск: від 1,5 до 10 бар
• Матеріал виготовлення: стійкий до УФ-променів та вологи пластик
• Сумісність: з усіма контролерами автоматичного поливу з вихідним сигналом 24V AC





Фітинги Irritec (для підключення труб)



Компресійні поліетиленові фітинги Irritec (Італія) використовують для з'єднання різних з'єднань трубопроводу. Як показує практика, пластикові фітинги більш стійкі та набагато краще переносять хімічні, фізичні та біологічні зовнішні фактори, порівняно з металевими аналогами. Основними перевагами фітингів Irritec є:

• Герметичне зєднання завдяки якісній системі ущільнення
• Максимальний робочий тиск до 10 бар (10 атмосфер)
• Легкий та швидкий монтаж - фітинг не вимагає попередньої підготовки
• Тривалий термін служби





Стартовий, кульовий кран Unidelta



Завдяки своїй конструкції та герметичному ущільненню, компресійні крани забезпечують повне перекриття потоку, мінімізуючи витік та втрати тиску. Це робить їх ідеальним вибором для застосувань, де потрібне точне керування потоком рідини. Ось основні причини використати саме такий кран:

• Кран виготовлений зі зносостійких матеріалів, стійких до УФ-випромінювання, вологи та перепадів температури, що забезпечує тривалий термін служби.
• Витримує тиск води до 16 бар, що робить його придатним для використання у потужних системах автоматичного поливу.
• Дозволяє швидко та легко перекривати для ремонту та обслуговування або при необхідності регулювати подачу води.
• Пристрій від всесвітньо відомої компанії, що гарантує відповідність високим стандартам якості та надійності, в яких не доводиться сумніватися.





Магістральний фільтр для очищення води Irritec (Італія)



Для ефективної роботи системи автоматичного поливу необхідна чиста вода. Дисковий фільтр грубої очистки забезпечує якісну фільтрацію води, видаляючи пісок, іржу та інші домішки. Забруднена вода призводить до засмічень зрошувачів, електромагнітних клапанів та крапельних трубок, що може спричинити збої в роботі системи зрошення та негативно вплинути на стан рослин та газону.

• Корпус із пластику, стійкий до корозії й витримує тиск до 10 бар.
• Підходить для приватних, промислових та сільськогосподарських систем поливу та водоочищення.
• Дискова структура із міцного полімеру забезпечує очищення води від домішок до 125 мкм.
• Знімний, багаторазовий картридж спрощує промивання без демонтажу системи.
