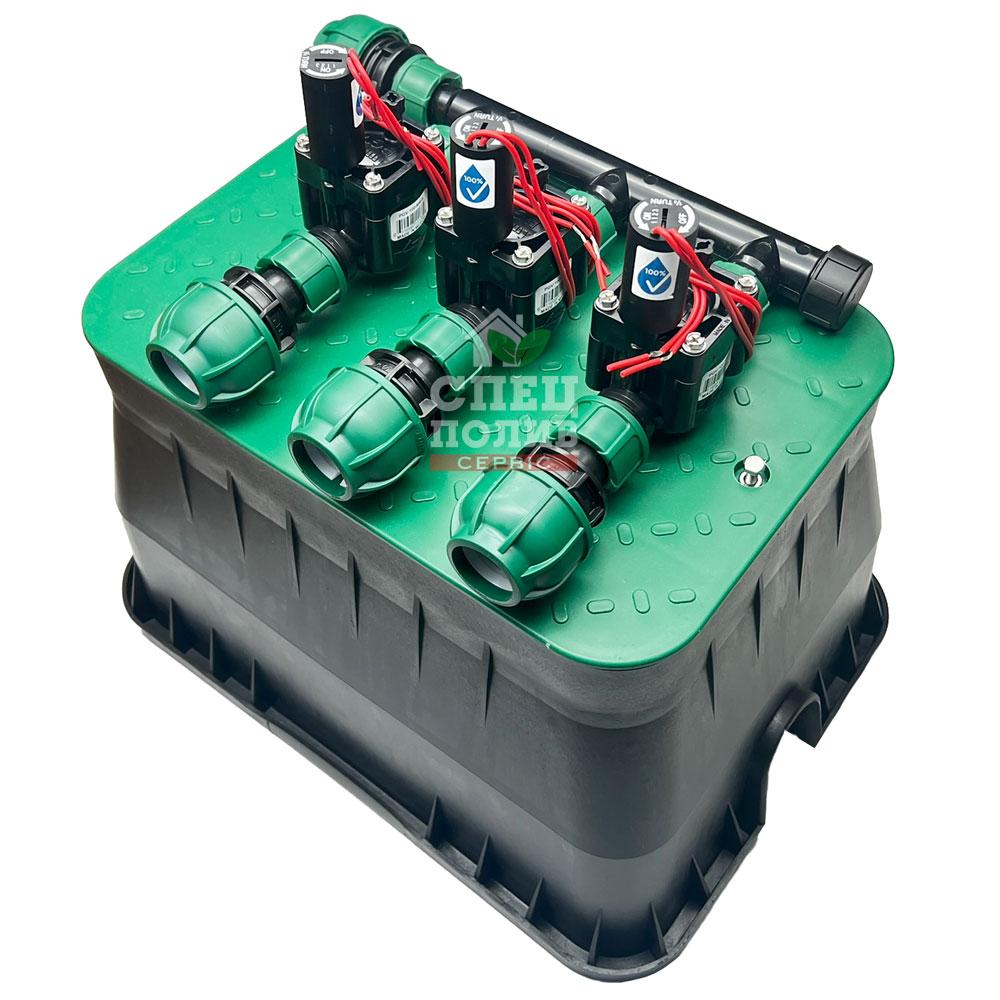

Колектор на 3 виходи з електроклапанами для встановлення у підземному боксі. Комплект для автополиву

Комплект для автополиву з 3 електромагнітних клапанів у підземному боксі для встановлення на газоні



Комплект для автополиву з трьома електромагнітними клапанами в підземному боксі для встановлення на газоні — це універсальне рішення для організації системи автоматичного поливу на присадибних ділянках, у садах та теплицях. Комплект дозволяє встановити електроклапани в підземному боксі, що входить до комплекту. Бокс має зелену кришку, малопомітну на тлі газону, що зберігає естетичний вигляд ділянки.

Електромагнітні клапани Hunter забезпечують незалежне керування подачею води у три окремі зони поливу. Підземний монтаж захищає елементи системи від несприятливих погодних умов та механічних пошкоджень, виключає необхідності додаткового захисту обладнання.

Основу комплекту становить гребінка з трьома виходами, яка розподіляє подачу води на 3 електромагнітні клапани. Управління клапанами здійснюється через контролер (купується окремо), який програмується для автоматичного поливу за заданим розкладом.

Підземний бокс, що входить до комплекту, виготовлений компанією Irritec (Італія) та призначений для захисту елементів системи від бруду, вологи та пошкоджень. Він спрощує доступ до клапанів під час обслуговування та продовжує термін служби обладнання.

Всі компоненти комплекту виготовлені зі зносостійких матеріалів, стійких до вологи, ультрафіолету та температурних перепадів. Система не вимагає демонтажу на зиму, але, як і трубопроводи та зрошувачі, підлягає консервації у міжсезоння. Це гарантує стабільну та надійну роботу системи поливу протягом багатьох років.







Встановлення в підземний бокс



Комплект може бути встановлений у підземний бокс на ділянці або газоні, що дозволяє захистити систему від зовнішніх впливів та зберегти естетичний вигляд ділянки. Важливо правильно підготувати місце для встановлення, вибравши зручне для обслуговування місце поблизу системи поливу.





1. Попередній монтаж починайте у зручному для себе місці.

2. До колектора підключіть 3 електромагнітні клапани із зовнішніми різьбами до виходів колектора.

3. Приєднайте компресійні муфти 32х1" ВР (накидна гайка) до виходів клапанів.

4. На вхід колектора встановіть компресійну муфту 32х1" ЗР.

5. Розмістіть колектор у підземному боксі, забезпечивши доступ до клапанів для майбутнього обслуговування.

6. Під'єднайте ПЕ трубу 32 мм до компресійних муфт колектора і клапанів.

7. Підключіть електромагнітні клапани до контролера поливу та налаштуйте графік роботи, дотримуючись інструкцій контролера.







Монтажна схема колектора на 3 електроклапани в підземному боксі (вид зверху)







Переваги комплекту для автополиву:





• Весь комплект розроблений для швидкого та простого монтажу в підземний бокс, без використання спецінструментів.

• Керуйте трьома незалежними лініями поливу. Клапани можна налаштувати на роботу за розкладом через контролер.

• Все обладнання та монтажні аксесуари виконані зі стійких до вологи, ультрафіолету та механічних пошкоджень матеріалів.

• Компресійні фітинги забезпечують щільне та герметичне з'єднання, запобігаючи протіканням води.

• Сумісність з усіма контролерами, які керують клапанами через 24В змінного струму.







Опис обладнання у складі комплекту для автоматичного поливу:



У комплект входять всі необхідні елементи для простого та швидкого монтажу системи, у тому числі для встановлення у підземний бокс. Гребінка з внутрішніми різьбами (накидні гайки) легко підключається до водопроводу через компресійну муфту 32х1" ЗР, а також до електромагнітних клапанів із зовнішніми різьбами. На виходах клапанів монтуються компресійні муфти з накидною гайкою, для простого монтажу та зручного обслуговування. Всі зєднання забезпечують повну герметичність, виключають протікання води.





Колектор на 3 виходи Irritec (Італія)



Основний елемент комплекту — це міцний та стійкий до корозії колектор, виконаний із зносостійкого пластику. Колектор має прохідне виконання з накидною гайкою на вході та зовнішню різьбу на виходах для підключення електромагнітних клапанів, що забезпечує надійне та зручне з'єднання з клапанами. Основні характеристики:

• Вхідна різьба та вихід на клапани: 1" внутрішня різьба з накидною гайкою
• Вихідна різьба: 1" зовнішня різьба
• Робочий тиск: до 10 бар
• Сумісний з усіма стандартними різьбами розміром 1" дюйм





Електромагнітні клапани для автополиву Hunter (США)



Електромагнітні клапани керують подачею води. Кожен клапан підключається до контролера поливу, що передає електричний сигнал для відкриття або закриття потоку води. Основні характеристики електромагнітного клапана Hunter PGV-100:

• Діаметр підключення: 1" зовнішня різьба
• Робочий тиск: від 1,5 до 10 бар
• Матеріал виготовлення: стійкий до УФ-променів та вологи пластик
• Сумісність: з усіма контролерами автоматичного поливу з вихідним сигналом 24V AC





Фітинги Irritec (для підключення труб)



Компресійні поліетиленові фітинги Irritec (Італія) використовуються для з'єднання пластикових трубопроводів. Вони відрізняються високою стійкістю до хімічних та фізичних впливів, а також довговічністю. Основні переваги фітингів Irritec:

• Герметичне з'єднання завдяки досконалій системі ущільнень
• Максимальний робочий тиск до 10 бар (10 атмосфер)
• Легкий та швидкий монтаж - фітинг не вимагає попередньої підготовки
• Тривалий термін служби
