Колектор на 2 виходи з електроклапанами для крапельного поливу у підземному боксі. Комплект автополиву

Комплект для автоматичного крапельного поливу на дві зони в підземному боксі

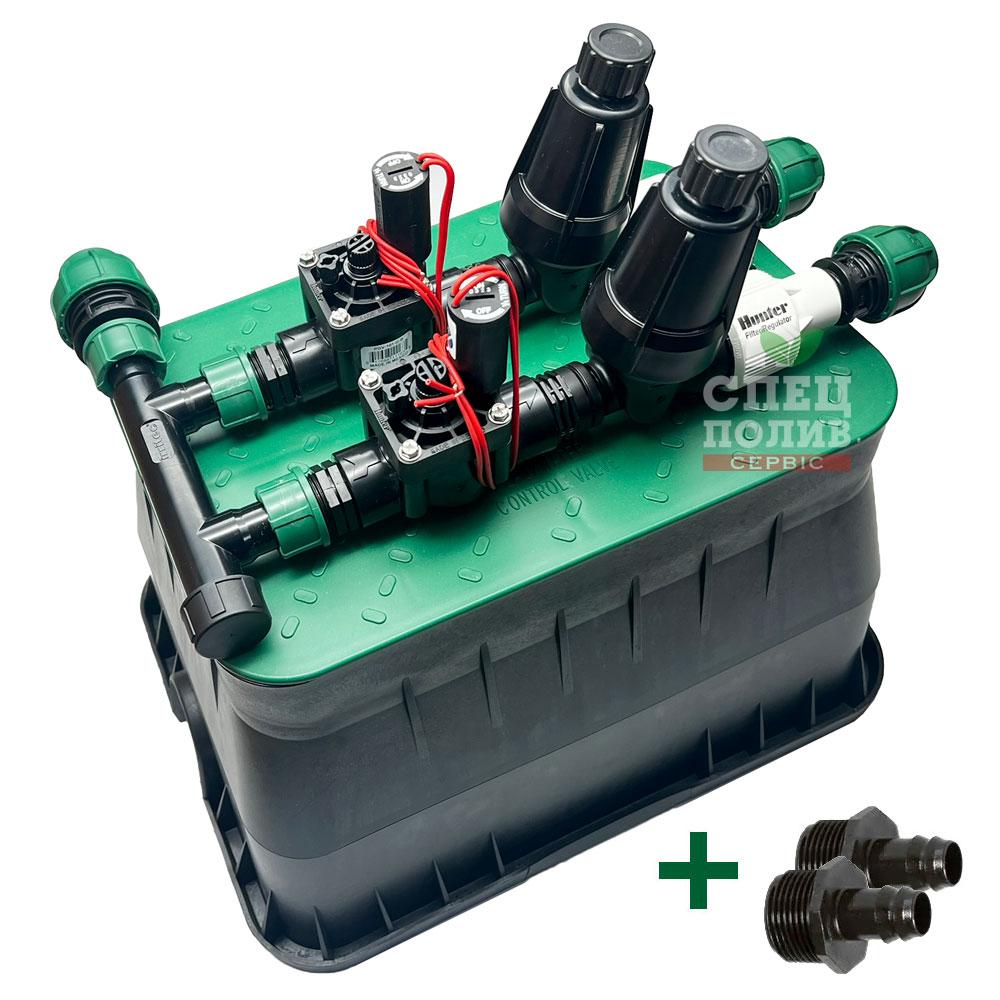

Комплект для автополиву з 2 електромагнітними клапанами, які оснащені редукторами тиску та фільтрами для крапельного поливу (пускові комплекти Hunter PCZ-101-25), у підземному боксі — це універсальне рішення для автоматизації системи крапельного поливу на присадибних ділянках, у садах та теплицях. Комплект дозволяє встановити електроклапани в підземному боксі, що входить до поставки. Бокс має зелену кришку, малопомітну на тлі газону, що зберігає естетичний вигляд ділянки.

Електромагнітні клапани Hunter забезпечують незалежне керування подачею води у дві окремі зони поливу. Вбудовані редуктори тиску та фільтри захищають систему крапельного поливу від засорів та стабілізують тиск води. Підземний монтаж захищає елементи системи від несприятливих погодних умов та механічних пошкоджень, за винятком необхідності додаткового захисту обладнання.

Основу комплекту становить гребінка з двома виходами, яка розподіляє подачу води на 2 електромагнітні клапани. Управління клапанами здійснюється через контролер (купується окремо), який програмується для автоматичного поливу за необхідним розкладом.

Підземний бокс, з комплекту, виготовлений компанією Irritec (Італія) та призначений для захисту елементів системи від бруду, вологи та пошкоджень. Він спрощує доступ до клапанів під час обслуговування та продовжує термін служби обладнання.

Всі компоненти комплекту виготовлені зі зносостійких матеріалів, стійких до вологи, ультрафіолету та температурних перепадів. Система не потребує демонтажу на зиму, але, як і трубопроводи та зрошувачі, підлягає консервації у міжсезоння. Це гарантує стабільну та надійну роботу системи поливу протягом багатьох років.





Встановлення в підземний бокс

Комплект може бути встановлений у підземний бокс на клумбі або газоні, що дозволяє захистити систему від зовнішніх впливів та зберегти естетичний вигляд ділянки. Важливо правильно підготувати місце для встановлення, вибравши зручне для обслуговування місце поблизу системи поливу.



• Підготуйте місце для монтажу підземного боксу та підключення системи.

• До колектора підключіть 2 електромагнітні клапани з редукторами тиску та фільтрами.

• Встановіть компресійні муфти 25х3/4" ЗР на виходах клапанів.

• На вхід колектора підключіть компресійну муфту 32х1" ЗР для з'єднання з ПЕ трубою.

• Розмістіть зібраний колектор у підземному боксі, забезпечивши доступ до клапанів для майбутнього обслуговування.

• Підключіть магістральну трубу 32 мм (на вхід) та 25 мм (на виходах із клапанів) до системи поливу.

• Підключіть електромагнітні клапани до контролера та налаштуйте графік поливу.







Монтажна схема колектора на 2 електроклапани для крапельного поливу (вид зверху)







Переваги комплекту для автоматичного крапельного поливу:





• Швидкий та простий монтаж без використання спецінструментів.

• Незалежне керування двома лініями крапельного поливу. Налаштування через контролер забезпечує роботу за розкладом.

• Вбудовані редуктори тиску та фільтри захищають систему крапельного поливу та збільшують термін служби обладнання.

• Всі елементи комплекту виконані зі стійких до вологи, ультрафіолету та механічних пошкоджень матеріалів.

• Сумісність зі стандартними контролерами з вихідним сигналом 24В AC.





Опис обладнання в комплекті

Колектор на 2 виходи Irritec (Італія)

Основний елемент комплекту — міцний колектор із зносостійкого пластику. Колектор обладнаний вхідною різьбою та виходами на клапани 1" ВР (накидна гайка), а вихід з гребінки із зовнішньою різьбою на 1" дюйм. Основні характеристики:

• Вхідна різьба та вихід на клапани: 1" ВР (накидна гайка)
• Вихідна різьба: 1" ЗР
• Робочий тиск: до 10 бар
• Стійкість до корозії та зовнішніх впливів



Електромагнітні клапани з редукторами тиску та фільтрами Hunter PCZ-101-25

Електроклапани Hunter оснащені вбудованими редукторами тиску та фільтрами для стабільної подачі води до системи крапельного поливу. Основні характеристики:

• Діаметр підключення: 1" ВР на вході та 3/4" ВР на виході
• Тиск на виході редуктора: стабілізується на рівні 1,7 бар
• Вбудований, багаторазовий сітчастий фільтр запобігає засміченням краплинних ліній
• Матеріал виготовлення:стійкий до ультрафіолету та вологи пластик





Компресійні фітинги Irritec



Поліетиленові компресійні фітинги Irritec (Італія) використовуються для з'єднання різних з'єднань трубопроводу. Вони відрізняються високою стійкістю до хімічних та фізичних впливів, а також довговічністю. Основні переваги фітингів Irritec:

• Герметичність завдяки досконалій ущільнювальній системі
• Робочий тиск до 10 бар
• Довговічність та стійкість до агресивних середовищ
• Цей комплект ідеально підходить для створення ефективної та довговічної системи автоматичного поливу на ділянках будь-якої складності
