Комплект з електроклапаном, редуктором та фільтром у підземному боксі для крапельного поливу. Комплект автополиву

Комплект з електроклапаном, редуктором та фільтром у підземному боксі для крапельного поливу

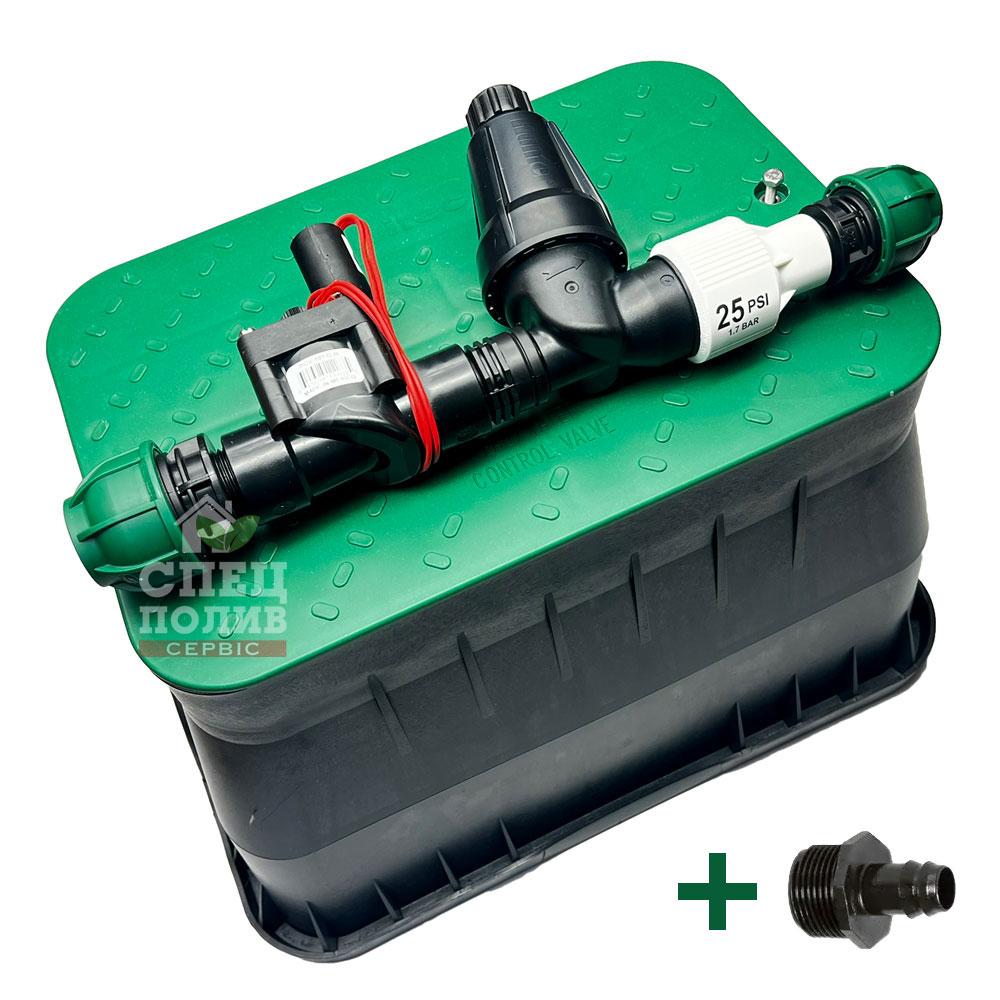

Комплект для автополиву з 1 електромагнітним клапаном який оснащений редуктором тиску та фільтром для крапельного поливу (пусковий комплект Hunter PCZ-101-25), у підземному боксі — це універсальне рішення для автоматизації системи крапельного поливу на присадибних ділянках, у садах та теплицях. Комплект дозволяє встановити електроклапан у підземному боксі. Бокс має зелену кришку, малопомітну на газоні, що дозволяє зберігти естетичний вигляд ділянки.

Електромагнітні клапани Hunter забезпечують незалежне керування подачею води до зони поливу, за яку відповідає клапан. Вбудований редуктор тиску та фільтр захищають систему крапельного поливу від засмічень та стабілізують тиск води. Підземний монтаж в боксі захищає елементи системи від несприятливих погодних умов та механічних пошкоджень, за винятком необхідності додаткового захисту обладнання.

Основу комплекту складає пусковий комплект Hunter PCZ-101- 25. Управління клапаном здійснюється через контролер (купується окремо), який програмується для автоматичного поливу за необхідним розкладом.

Підземний бокс, з комплекту, виготовлений компанією Irritec (Італія) та призначений для захисту елементів системи від бруду, вологи та пошкоджень. Він спрощує доступ до клапана та фільтра під час обслуговування та продовжує термін служби обладнання.

Всі компоненти комплекту виготовлені зі зносостійких матеріалів, стійких до вологи, ультрафіолету та температурних перепадів. Система не потребує демонтажу на зиму, але, як і трубопроводи та зрошувачі, підлягає консервації у міжсезоння. Це гарантує стабільну та надійну роботу системи поливу протягом багатьох років.



Встановлення в підземний бокс

Комплект може бути встановлений у підземний бокс на клумбі або газоні, що дозволяє захистити систему від зовнішніх впливів та зберегти естетичний вигляд ділянки. Важливо правильно підготувати місце для встановлення, вибравши зручне для обслуговування місце поблизу системи поливу.



• Підготуйте місце для монтажу підземного боксу та підключення системи.

• На вхід клапана підключіть компресійну муфту 32х1" ЗР для з'єднання з магістральною ПЕ трубою.

• Встановіть компресійну муфту 25х3/4" ЗР на вихід клапана.

• Розмістіть зібраний вузол у підземному боксі, забезпечивши доступ до клапана та фільтра для майбутнього обслуговування.

• Підключіть магістральну трубу 32 мм (на вхід) та 25 мм (на вихід з клапана) до системи поливу.

• Підключіть електромагнітний клапан до контролера та налаштуйте графік поливу.







Монтажна схема електроклапана для крапельного поливу (вид зверху)







Переваги комплекту для автоматичного крапельного поливу:





• Швидкий та простий монтаж без використання спецінструментів.

• Незалежне управління однією лінією крапельного поливу. Налаштування через контролер забезпечує роботу за розкладом.

• Вбудований редуктор тиску та фільтр захищають систему крапельного поливу і збільшують термін служби обладнання.

• Всі елементи комплекту виконані зі стійких до вологи, ультрафіолету та механічних пошкоджень матеріалів.

• Сумісність зі стандартними контролерами з вихідним сигналом 24В AC.





Опис обладнання в комплекті



Електромагнітні клапани з редукторами тиску та фільтрами Hunter PCZ-101-25

Електроклапани Hunter для крапельного поливу оснащені вбудованими редукторами тиску та фільтрами для стабільної подачі води до системи крапельного поливу. Основні характеристики:

• Діаметр підключення: 1" ВР на вході та 3/4" ВР на виході
• Тиск на виході редуктора: стабілізується на рівні 1,7 бар
• Вбудований, багаторазовий сітчастий фільтр запобігає засміченням крапельних ліній
• Матеріал виготовлення: стійкий до ультрафіолету та вологи пластик





Компресійні фітинги Irritec



Поліетиленові компресійні фітинги Irritec (Італія) використовуються для з'єднання трубопроводів з поліетилену. Вони відрізняються високою стійкістю до хімічних та фізичних впливів, а також довговічністю. Основні переваги фітингів Irritec:

• Герметичність завдяки досконалій системі ущільнення
• Робочий тиск до 10 бар
• Довговічність та стійкість до агресивних середовищ
• Цей комплект ідеально підходить для створення ефективної та довговічної системи автоматичного поливу на ділянках будь-якої складності
