Комплект на 1 зону з електроклапаном, фільтром, стартовим краном та вузлом консервації. Комплект автополиву

Стартовий вузол на 1 зону поливу з кріпленням до стіни приямка свердловини



Стартовий вузол на 1 зону поливу з кріпленням до стіни або стіни кесона свердловини — це готове рішення для організації автоматичного поливу на ділянці, садах або теплицях. Цей комплект оптимально підходить для керування поливом однієї незалежної зони, забезпечуючи надійну фільтрацію води та захист системи від забруднень та пошкоджень.

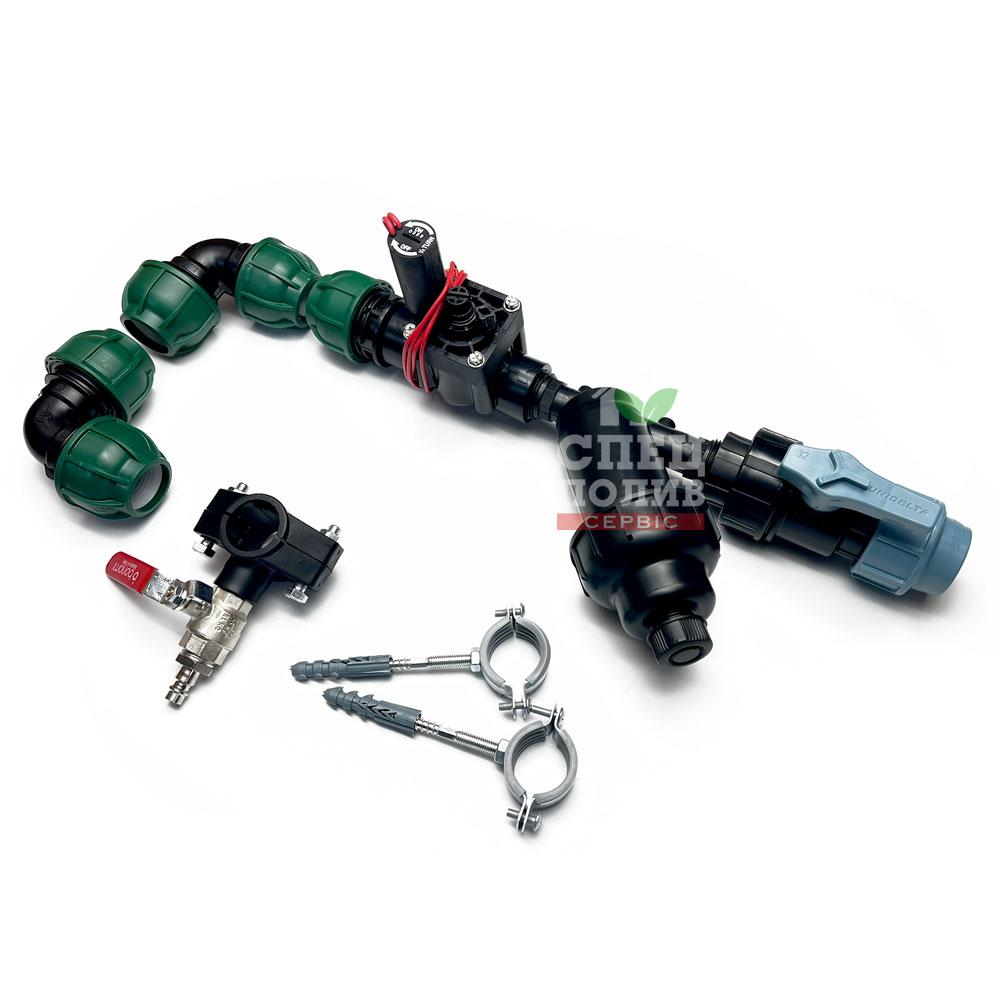

Склад комплекту для автополиву:



1. Магістральний фільтр 125 мкм Irritec — видаляє дрібні частинки піску, іржі та сміття, запобігаючи засміченням клапана, зрошувачів або крапельної трубки.

2. Електромагнітний клапан Hunter — керує подачею води в зону поливу. Може виступати як "майстер клапан". Підключається до контролера та відкривається або закривається за командою.

3. Стартовий кран Unidelta — забезпечує надійне та зручне перекриття води для обслуговування або консервації системи поливу.

4. Вузол сезонної консервації — дозволяє злити воду із системи або підключити компресор для продування труб перед зимовим періодом.

5. Компресійні фітинги Irritec — забезпечують герметичні з'єднання для під'єднання трубопроводів.

6. Кріплення труб до стіни — фіксують елементи системи на стіні, забезпечуючи легкий доступ для обслуговування.







Інструкція з монтажу



• Визначте місце для кріплення вузла на стіні.

• Переконайтеся, що буде доступ до фільтра та клапана для обслуговування.

• Зберіть вузол із крана, фільтра та клапана.

• З'єднайте стартовий кран Unidelta з магістральною трубою за допомогою компресійної муфти.

• Встановіть кріплення для труб і закріпіть зібраний вузол.

• Змонтуйте вузол сезонної консервації на відрізки ПЕ труби, вище стартового крана.

• Приєднайте зональну ПЕ трубу до електроклапана.

• За потреби використовуйте коліна для направлення труби в потрібний бік.

• Підключіть електромагнітний клапан до контролера поливу та налаштуйте за допомогою інструкції.

• Увімкніть подачу води та перевірте працездатність системи.

• Переконайтеся, що всі з'єднання герметичні, а електромагнітний клапан коректно керується контролером.

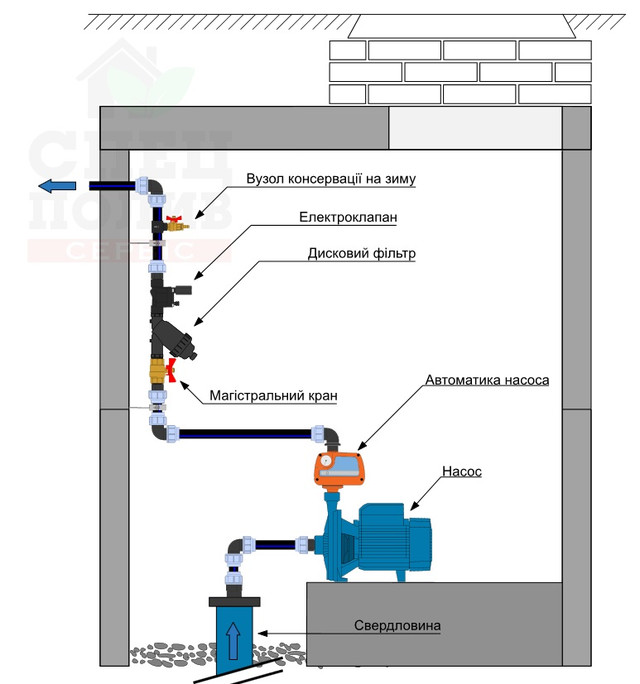

Монтажна схема комплекту на 1 зону (вид збоку)







Переваги цього комплекту для автоматичного поливу:





• Комплексне рішення — всі необхідні елементи поставляються в одному комплекті, що спрощує процес вибора та покупки.

• Захист системи — фільтр 125 мкм запобігає засміченню клапанів, зрошувачів та крапельних стрічок, забезпечуючи безперебійну роботу поливу.

• Легкість монтажу — установка не потребує спеціальних інструментів та займає мінімальний час.

• Надійні з'єднання — компресійні фітинги та кріплення забезпечують надійне з'єднання та герметичність системи.

• Зручна консервація на зиму — наявність вузла сезонної консервації дозволяє легко злити залишки води або продувати систему повітрям для підготовки до зими.







Технічні характеристики елементів комплекту:





Магістральний фільтр Irritec (Італія)



• Тип фільтрації: магістральний фільтр грубої очистки (125 мкм)
• Корпус: стійкий до УФ-променів та корозії
• Максимальний робочий тиск: до 10 бар
• Фільтруючий елемент: багаторазовий, промивний
• Підключення: різьбове 1" дюйм





Електромагнітний клапан Hunter (США)



• Діаметр підключення: 1" внутрішня різьба
• Робочий тиск: від 1,5 до 10 бар
• Управління: 24В перемінного струму (від контролера поливу)
• Матеріал: стійкий до УФ-променів та вологи пластик
• Призначення: керування поливом 1 зони або як "майстер клапан"





Стартовий кран Unidelta



• Діаметр підключення: на вході 32 мм (компресійна муфта), на виході 1" дюйм
• Максимальний тиск: до 16 бар
• Матеріал: пластик, стійкий до УФ-променів та корозії
• Функція: швидке відкриття/закриття потоку води





Вузол сезонної консервації



• Призначення: продування системи стисненим повітрям або злив води для зимової консервації
• Матеріали: стійкі до корозії та УФ-променям матеріали (пластик, латунь)
• Підключення: сідлова врізка та стандартне різьбове з'єднання
• Сумісність: з більшістю швидкознімних пневматичних з'єднань





Компресійні фітинги Irritec



• Матеріал: ударостійкий поліетилен (ПE)
• Тип з'єднання: компресійне з'єднання для труб та стандартна різьба
• Робочий тиск: до 10 бар
• Особливості: забезпечують герметичні та надійні зєднання

Стартовий вузол на 1 зону поливу з кріпленням до стіни приямка свердловини — це універсальний комплект для організації автоматичного поливу на дачах, присадибних ділянках та теплицях. Легкий монтаж, надійні з'єднання та ефективна фільтрація забезпечують тривалий термін служби та мінімальне обслуговування системи. Підходить як для новачків, так і досвідчених користувачів систем автоматичного поливу.
