Стартовий вузол з фільтром, шаровим краном та вузлом консервації. Комплект автополиву

Стартовий вузол системи поливу з кріпленням до стіни, або стіни кесонну свердловини



Стартовий вузол системи автоматичного поливу з кріпленням до стіни або у свердловині — це готове рішення для організації автоматичного поливу на ділянці, садах або теплицях. Даний комплект оптимально підходить для систем автоматичного поливу з витратою води до 5 м³/год води, забезпечуючи надійну фільтрацію води та захист системи від забруднень та пошкоджень.

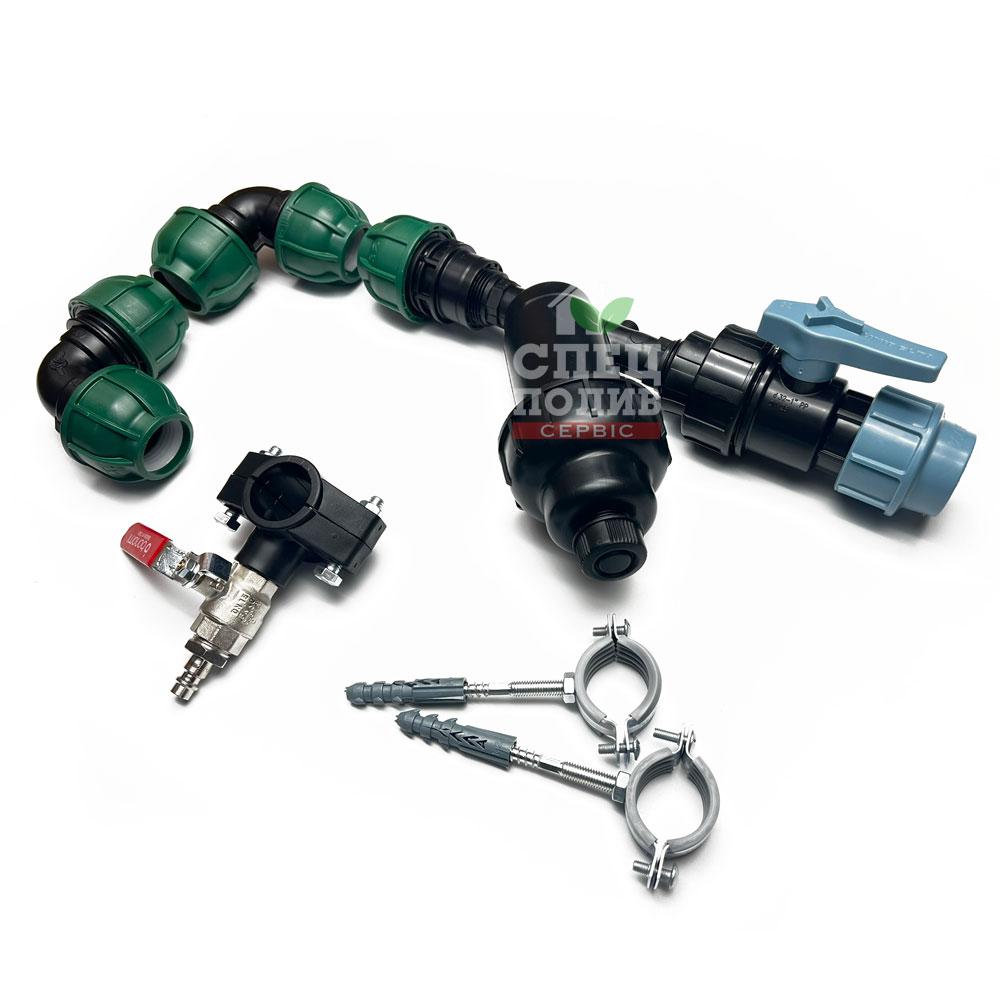

Склад комплекту для автополиву:



1. Магістральний фільтр 125 мкм Irritec — видаляє дрібні частинки піску, іржі та сміття, запобігаючи засміченням клапанів, зрошувачів або крапельної трубки.

2. Стартовий кран Unidelta — забезпечує надійне та зручне перекриття води для обслуговування або консервації системи поливу.

3. Вузол сезонної консервації — дозволяє злити воду із системи або підключити компресор для продування труб перед зимовим періодом.

4. Компресійні фітинги Irritec — забезпечують герметичні з'єднання для під'єднання трубопроводів.

5. Кріплення труб до стіни — фіксують елементи системи на стіні, забезпечуючи легкий доступ для обслуговування.









Інструкція з монтажу



• Визначте місце для кріплення вузла на стіні.

• Перевірте, чи буде доступ до фільтра для чищення та обслуговування.

• Зберіть конструкцію з крана, фільтра та вузла консервації.

• З'єднайте стартовий кран Unidelta з магістральною трубою за допомогою компресійної муфти.

• Встановіть кріплення для труб і закріпіть зібраний вузол.

• Змонтуйте вузол сезонної консервації на відрізку ПЕ труби вище стартового крана.

• Приєднайте магістральну ПЕ трубу до зібраного вузла на вихід з приямка.

• За потреби використовуйте коліна для направлення труби в потрібний бік.

• Увімкніть подачу води та перевірте працездатність системи.

• Переконайтеся, що всі з'єднання герметичні.





Монтажна схема стартового вузла в кесонні свердловини (вид збоку)







Переваги цього комплекту для автоматичного поливу:





• Комплексне рішення — всі необхідні елементи поставляються в одному комплекті, що спрощує процес вибору та покупки.

• Захист системи — фільтр 125 мкм запобігає засміченню клапанів, зрошувачів та крапельних трубок, забезпечуючи безперебійну роботу поливу.

• Легкість монтажу — установка не потребує спеціальних інструментів та займає мінімальний час.

• Надійні з'єднання — компресійні фітинги та кріплення забезпечують надійне з'єднання та герметичність системи.

• Зручна консервація на зиму — наявність вузла сезонної консервації дозволяє легко злити залишки води або продувати систему повітрям для підготовки до зими.







Технічні характеристики елементів комплекту:





Магістральний фільтр Irritec (Італія)



• Тип фільтрації: магістральний фільтр грубої очистки (125 мкм)
• Корпус: стійкий до УФ-променів та корозії
• Максимальний робочий тиск: до 10 бар
• Фільтрувальний елемент: багаторазовий, промивний
• Підключення: стандартне різьбове зєднання 1" дюйм





Стартовий кран Unidelta



• Діаметр підключення: на вході 32 мм (компресійна муфта), на виході 1" дюйм
• Максимальний тиск: до 16 бар
• Матеріал: пластик, стійкий до УФ-випромінювання та корозії
• Функція: швидке відкриття/закриття потоку води





Вузол сезонної консервації



• Призначення: продувка системи стисненим повітрям або злив води для зимової консервації
• Матеріали: стійкі до корозії та УФ-випромінювання матеріали (пластик, латунь)
• Підключення: сідловий хомут та стандартне різьбове з'єднання
• Сумісність: з більшістю швидкознімних пневматичних з'єднань





Компресійні фітинги Irritec



• Матеріал: ударостійкий поліетилен (ПE)
• Тип з'єднання: компресійне з'єднання для труб 32 мм та / або стандартна різьба
• Робочий тиск: до 10 бар
• Особливості: забезпечують герметичні та надійні з'єднання
