Інструмент для вимірювання витрати та тиску води насоса свердловини, водопостачання (для визначення робочої точки)

Інструмент для вимірювання продуктивності джерела водопостачання (замірка води)

Пристрій використовується для визначення робочої точки водопостачання при проектуванні систем автоматичного поливу, систем крапельного поливу та інших систем, де необхідно визначити витрату води при певному водяному тиску (зафіксувати робочі точки).

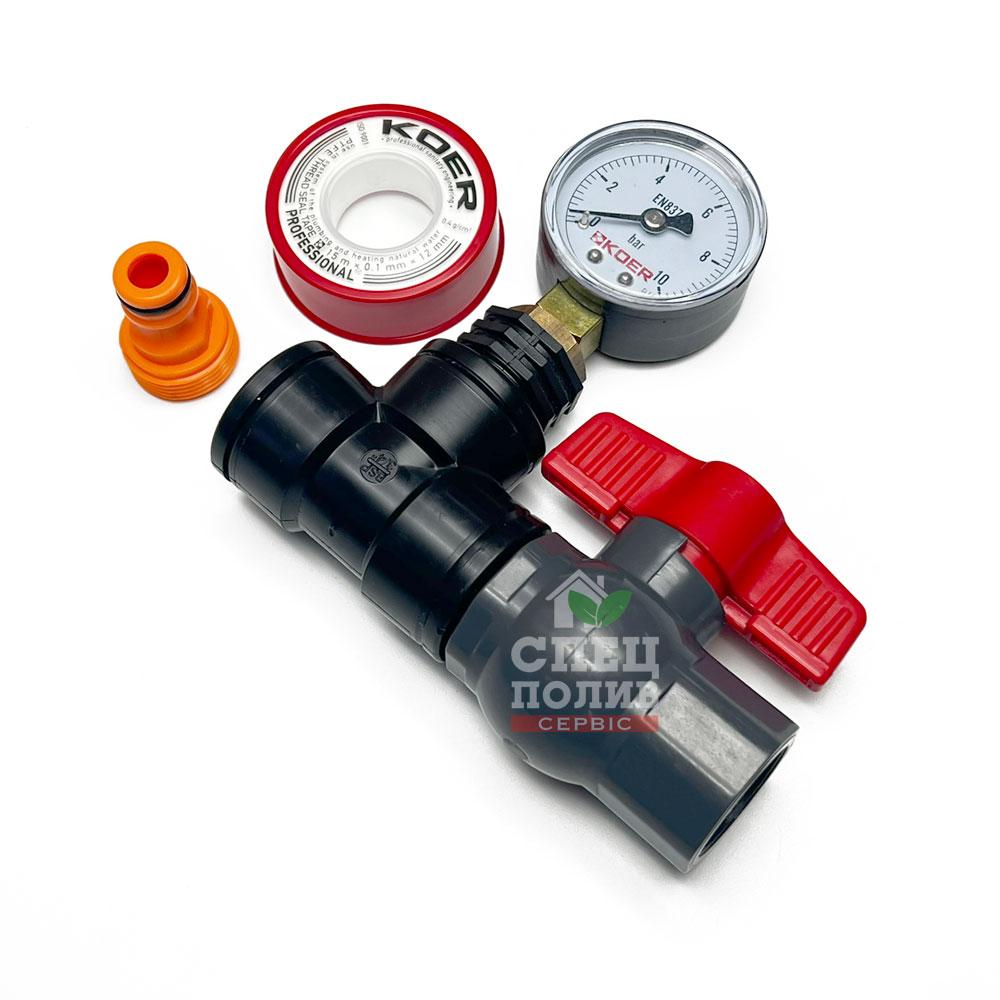

Пристрій для вимірювання продуктивності водопостачання — це зручний інструмент для визначення дебіту води при потрібному тиску з будь-якого джерела водопостачання з витратою води до 4 м.куб/год (свердловина, насос, колодязь або міська вода). З його допомогою можна легко перевірити який об'єм води може підтримувати джерело водопостачання при необхідному тиску.



Як це працює:



1. Підключіть пристрій до крана або використовуйте невеликий відрізок садового шланга.

2. Відкрийте кран повністю і дочекаєтеся поки гідробак спустить воду і включиться насос. Якщо ви заміряєте воду із системи міського водопостачання або у вас немає гідробака цей пункт можна пропустити.

3. Починайте закривати кран на виході з пристрою, поки манометр, який розташований до крана, не покаже тиск 3,5 бар.

4. Добившись необхідного значення тиску води на манометрі — підставте ємність (відро, бочку, іншу тару об'ємом від 10 літрів, але з точним розумінням скільки літрів вміщається у вибрану тару).

5. Увімкніть секундомір і зафіксуйте час наповнення ємності при необхідному тиску.

6. Повторіть процедуру з тиском води 2,5 бар.

7. Проведіть розрахунки за формулою: Vл. (об'єм тари) х 3,6 (константа) / Тс. (час за який набралася тара, в секундах) = Qм³/год. (результат в кубометрах на годину)





Розглянемо приклад заміру:



Заміри робимо відром об'ємом 10 літрів. При тиску води 3,5 бар, 10 літрів наповнилось за 26 секунд, а при тиску 2,5 бар за 21 секунду. Проводимо обчислення згідно з формулою вище та записуємо результат:



• при 3,5 бар — 10 х 3,6 / 26 = 1,38 м³/година

• при 2,5 бар — 10 х 3,6 / 21 = 1,71 м³/година



Такий замір дозволяє визначити продуктивність джерела водопостачання, виключити помилки у розрахунках, підібрати зрошувачі необхідної моделі та розділити всю систему поливу на необхідну кількість зон під час проектування системи поливу.









Відео вимірювання потужності свердловини з використанням лічильника води (замість ємності):
