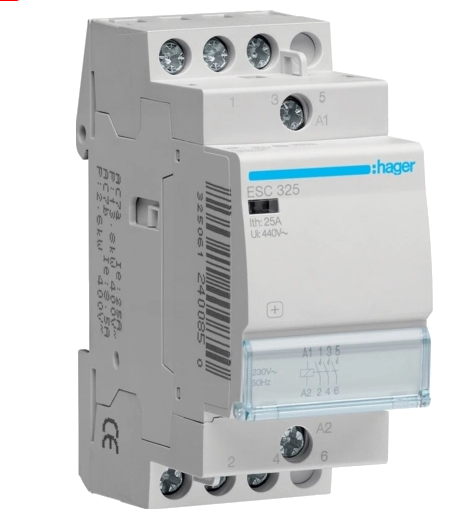

Контактор Hager, магнітний пускач ESC325, 230/25А, 3НВ, 2 модулі (керуючі контакти 230В)

Контактор Hager ESC325 призначений для керування електричними навантаженнями у промислових та побутових системах. Він має потужність 25 А та універсальну напругу управління, що робить її сумісною з різними типами систем. Контактор оснащений чіткими позначеннями клем, що полегшує монтаж та налаштування.

Основні характеристики:

• Номінальне струмове навантаження: 25 А.

• Напруга управління: 230 V

• Високий рівень надійності та довговічності.

• Компактний розмір, що дозволяє заощаджувати місце на щитку.

• Можливість розширення функціоналу за рахунок додаткових модулів.

Контактор Hager ESC325 ідеально підходить для автоматизації та захисту насосів, освітлення, вентиляційних систем та інших пристроїв.

Область застосування контактора Hager ESC:

• Лампи галогенні та розжарювання -Люмінесцентні трубчасті (енергозберігаючі, одиночні та подвійні, компенсовані та ні, з електронними трансформаторами).

• Газорозрядні лампи (високого тиску ртутні та натрієві, металогалогенні, високого та низького тиску, компенсовані і ні).

• Резистивні навантаження (категорія АС7а).

• Індуктивні навантаження (категорія АС7b)

Додаткові характеристики контактора Hager ESC:

• Категорія застосування AC7a – 240V АС / 440 В АС.

• Усі з'єднання під хрестову викрутку PZ2.

• Можливе встановлення додаткового контакту та пломбувальних кришок.

• Для зменшення взаємного теплового впливу контакторів, встановлених один за одним, рекомендується використовувати проставку LZ060.

• Кількість та положення контактів: 3 - нормально відкриті

• Котушка управління: 230V (Клеми А1, А2)

• Номінальне навантаження: 25А

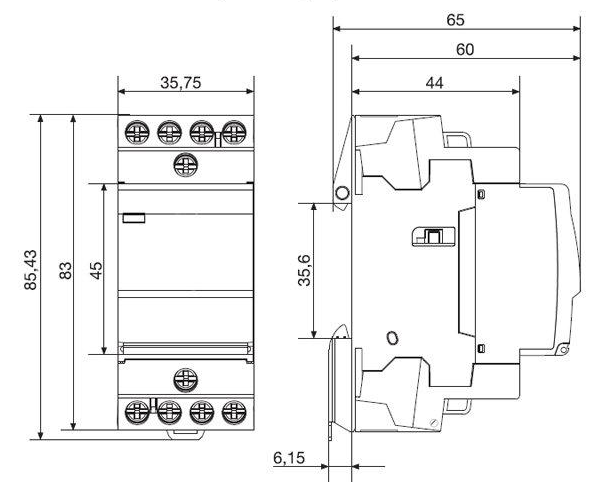

• Розміри:

  • Глибина встановленого виробу 60 мм.

  • Висота встановленого виробу 83 мм.

  • Ширина встановленого виробу 35,75 мм. (1 модуль 17,5 мм)

Контактор Hager ESC325 працює на принципі електромагнітного вмикання. Ось короткий опис його роботи:

1. Електромагніт: При подачі електричного струму на обмотку котушки контактора, створюється електромагнітне поле.

2. Замикання контактів: Це поле притягує рухливий елемент, який замикає або розмикає контакти, дозволяючи струму протікати або перериваючи його.

3. Керування навантаженнями: Контактор може керувати великими навантаженнями, такими як електромотори, освітлення чи обігрівачі.

4. Видалення живлення: При знятті живлення з котушки контактора контакти автоматично повертаються в початкове становище, відключаючи навантаження.

Таким чином, Hager ESC325 забезпечує надійне і безпечне управління електричними системами.

Магнітний пускач Hager ESC325 використовується для керування електричними насосами та іншими великими навантаженнями. Ось як він працює з насосом:

1. Подача електроживлення: Коли ви підключаєте електроживлення до котушки пускачів, на ній виникає електромагнітне поле.

2. Замикання контактів: Це поле притягує рухливий елемент, замикаючи контакти пускачів та дозволяючи електричному струму проходити до насоса.

3. Запуск насоса: При замиканні контактів насос отримує живлення і починає працювати.

4. Автоматичне вимкнення: Якщо насос має автоматичне керування (наприклад, за допомогою датчика рівня води або тиску), то при досягненні певного рівня або тиску живлення до котушки пускачів відключається, що розмикає контакти і вимикає насос.

5. Захист: Магнітний пускач може також бути оснащений захисними елементами (такі як термозахист), щоб запобігти перевантаженню та пошкодженню насоса.

Таким чином, Hager ESC325 ефективно виконує функцію управління і захисту насосів, забезпечуючи безперебійну їх роботу.
