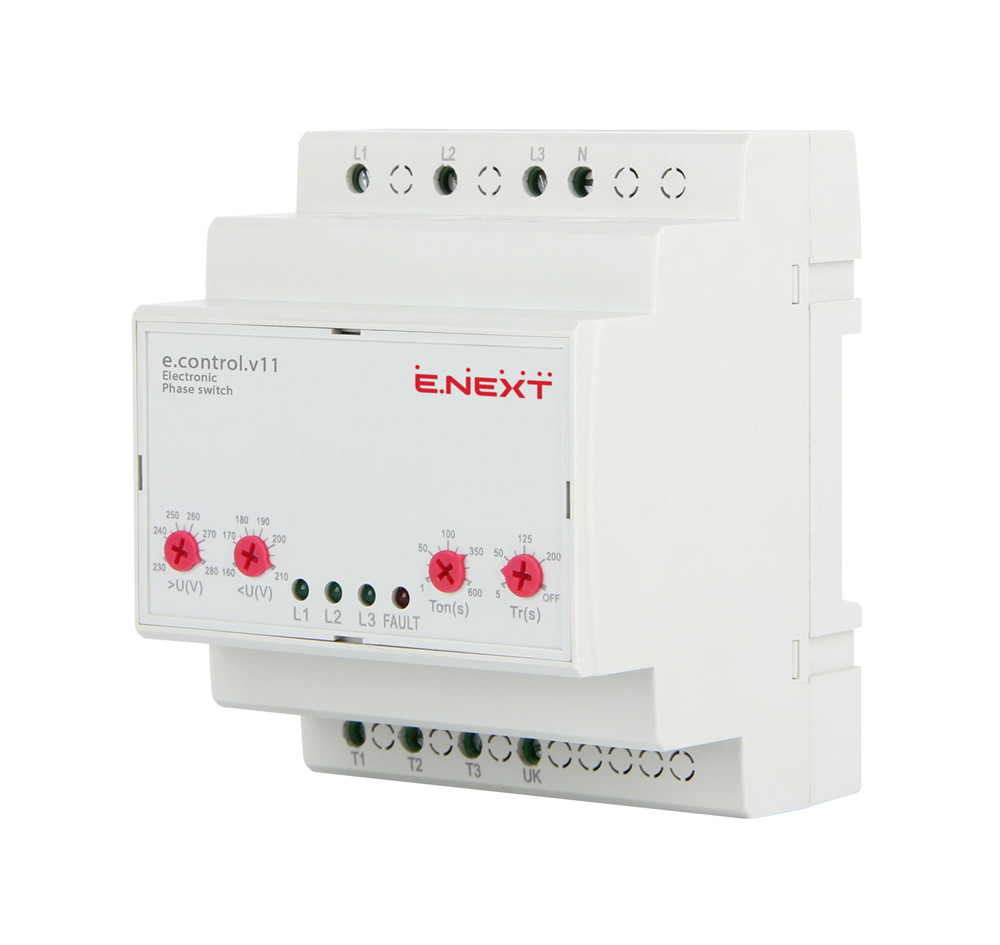

Реле вибору пріоритетної фази 3х230 В, 16 А e.control.v11 E.NEXT автоматичний перемикач фаз

Реле вибору пріоритетної фази 3х230 В, 16 А e.control.v11 E.NEXT автоматичний перемикач фаз

Реле вибору фаз e.control.v11 призначене для живлення однофазного обладнання (230 В) від трифазної чотирипровідної мережі з метою забезпечення безперебійної роботи споживача та захисту його від небезпечних коливань напруги. Пристрій автоматично обирає найбільш стабільну фазу та переключає навантаження на неї, підтримуючи коректну роботу техніки навіть при просадках або виході окремої фази з ладу.

Реле контролює напругу на всіх трьох фазах, відключає навантаження у разі виходу параметрів за встановлені межі та здійснює безпечне повторне ввімкнення після нормалізації напруги. Завдяки високій швидкості реакції та точності вимірювання, e.control.v11 забезпечує ефективний захист однофазних побутових і промислових приладів.

Особливості:


• Автоматичний вибір найбільш стабільної фази

• Захист від перенапруги та зниження напруги

•  Швидке відключення — менше 0,2 с

•  Номінальний струм навантаження — 16 А

•  Цифрове вимірювання напруги з точністю ≤1%

•  Регульовані пороги верхньої та нижньої напруги

•  Регульована затримка включення: 1–600 с

•  Контакти 3 NO — висока надійність комутації

•  Механічна зносостійкість — до 1 000 000 циклів

•  Монтаж на DIN-рейку 35 мм

•  Робота при температурі від –25 до +50 °С

•  Відповідність стандартам ДСТУ EN 60947-5-1, ДСТУ EN 60730-1

Принцип дії:

Реле вибору фаз e.control.v11 має модульне виконання з шириною корпусу 75 мм. Корпус виробу виготовлений з ABS-пластику, який не підтримує горіння. Індикатори  L1, L2, L3 вказують пріоритетну фазу, напруга якої в даний момент часу подається на вихідні клеми. Постійне горіння індикатора «FAULT» вказує на вихід напруги за встановлені межі всіх трьох фаз. Блимання індикатора «FAULT» вказує на протікання затримки часу при увімкненні. При підключенні до трифазної мережі реле автоматично аналізує напругу в кожній фазі та при виході напруги в одній фазі за встановлені межі, виріб переключає навантаження на іншу фазу, де напруга не виходить за встановлені межі. Підключення тільки через контактори. Після перемикання з пріоритетної фази на іншу фазу та стабілізації напруги в пріоритетній фазі реле перемикається на пріоритетну фазу назад миттєво, якщо затримка перемикання до пріоритетної «Tr (s)» вимкнута — OFF. Якщо затримка перемикання до пріоритетної фази «Tr (s)» встановлена в межах від 5 до 200 секунд, то повернення до пріоритетної фази буде здійснюватися через встановлений час.

Характеристики:

• Номінальна робоча напруга: 380 В

• Вихідна напруга для навантаження: 230 В

• Номінальний струм: 16 А (АС-1, 250 В)

• Контрольовані фази: 3

• Тип контакту: 3 NO

• Діапазон регулювання нижньої напруги: 160–210 В

• Діапазон регулювання верхньої напруги: 230–280 В

• Час затримки на включення: 1–600 с

• Затримка перемикання до пріоритетної фази: 5–200 с або OFF

• Гістерезис: 6 В

• Частота: 50/60 Гц

• Ступінь захисту: IP20

• Робоча температура: –25…+50 °С

• Монтаж: DIN-рейка 35 мм

• Максимальний переріз проводу: 1 мм²

• Гарантія: 12 місяців
