Корпус кульового повнопрохідного клапана XAG FBV2, 110 мм, 1 вхід / 1 вихід, для бездротової автоматизації поливу

Корпус електричного бездротового кульового клапана XAG FBV2 — це прямоточний повнопрохідний кульовий клапан, призначений для автоматизації подачі води в системах польового та сільськогосподарського зрошення. Корпус є механічною частиною системи та працює разом з інтелектуальним контролером XAG FBV, який не входить до комплекту та купується окремо. Після встановлення контролера клапан дозволяє дистанційно відкривати, закривати та регулювати подачу води на окремі зони поливу.

Основними перевагами такого рішення є дистанційне керування поливом, великий прохідний переріз клапана, контроль  та мінімізація втрат тиску при проходженні води через магістраль. Конструкція розрахована на експлуатацію в польових умовах, відзначається стійкістю до високих температур, корозії та зношування, що забезпечує надійну роботу обладнання в системах сільськогосподарського зрошення





Живлення клапана підбирається відповідно до умов використання системи (в комплект не входить, замовляється окремо) :







У поєднанні з контролером, мережевим обладнанням XAG та додатком XAG Farm система дозволяє:



• дистанційно керувати поливом — відкривати та закривати подачу води на окремі ділянки;

• регулювати ступінь відкриття клапана та керувати подачею води відповідно до потреб системи;

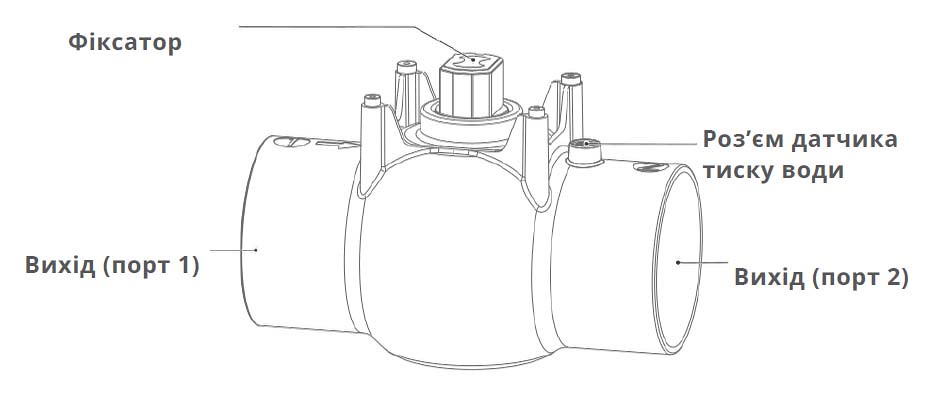

• контролювати тиск води за допомогою відповідного датчика — на корпусі FBV2 передбачений окремий роз'єм для його підключення;

• автоматизувати сценарії зрошення та послідовність роботи окремих зон;

• об'єднувати декілька клапанів у єдину систему керування для автоматизації великих площ;

• скорочувати кількість ручних операцій — працівнику не потрібно щоразу їхати до клапана, щоб вручну відкрити або перекрити воду;

• масштабувати систему — у міру збільшення площі господарства можна додавати нові клапани та обладнання зв'язку XAG.





Технічні характеристики:


• Виробник: XAG

• Серія: XAG Smart Farm 2025

• Тип: корпус електричного кульового клапана

• Тип клапана: кульовий

• Кількість підключень: 2 — 1 вхід / 1 вихід

• Діаметр підключення: 110 мм (під ПВХ трубу або перехідник)

• Тип підключення: без різьби, під клей для ПВХ труб/перехідників

• Сумістні перехідники: під шланг / різьбу / жорстку трубу

• Робочий тиск: 0–4 бар (0–400 кПа)

• Орієнтовна пропускна здатність: 180–230 м³/год.

• Протікання в закритому стані: 0 г/хв

• Робоча температура: від +5 до +45 °C

• Матеріал корпусу: UPVC (високоміцний пластик)

• Підключення датчика тиску води: передбачено

• Монтаж: горизонтальний / у трубопровід

• Призначення: автоматизація систем сільськогосподарського та польового зрошення

• Сумісність: інтелектуальний контролер  XAG FBV2i та XAG FBV2e

• Контролер у комплекті: ні, замовляється окремо





Бездротова система автоматизації поливу XAG Smart Farm







Екосистема XAG Smart Farm - дозволяє підключити такі елементи:





1. Локальний сервер системи. Є центральним елементом бездротової мережі господарства та забезпечує зв'язок між обладнанням XAG. Підтримує 4G-з'єднання через SIM-карту користувача та локальне зберігання робочих даних.

2. Бездротові ретранслятори. Використовується за необхідності для розширення зони покриття мережі XAG та забезпечення зв'язку з обладнанням, розташованим на значній відстані від локального сервера FS2.

3. Розумні електричні клапани. Встановлюються безпосередньо в систему поливу та керують подачею води на окремі ділянки. Залежно від моделі використовуються для перекриття потоку або його розподілення між різними напрямками. Серія включає FBV2, FBV3 та FBV5. на 1,2 та 4 виходи

   Складаються з окремих компонентів :

   - Корпус з кульвим механізмом
   - Інтелектуальний контролер електричного клапана (з внутрішньою або зовнішньою антеною)
   - Живлення (вбудований акумулятор / сонячна батарея / павербанк / перемінний струм)

4. ​Систему внесення добрив (фертигації): Дозволяє інтегрувати подачу добрив за допомогою високоточних інжекторів XAG та керувати процесом фертигації як частиною єдиної автоматизованої системи господарства. Передставлена інжектором під тиском та інжектором з насосом.

5. Камери спостереження: В одній екосистемі з додатку можна спостерігати за станом об'єкта за допомогою спеціалізованих безпровідних камер XAG, які здатні працювати на відкритому просторі та мають необхідний ступінь захисту від умов середовища.

6. Комутуючі елементи: Безпровідні вимикачі живлення, док станція, сонячні панелі, адаптери для зміни типу живлення

7. Фітинги: сполучні елементи що дозволяють під'єднати клапани до  магістралей різних типів 75/90/110 мм - різьбові, для шлангів чи жорстких ПВХ труб

В результаті всі компоненти працюють як єдина екосистема автоматизації поливу XAG Smart Farm





Як працює система автоматизації поливу XAG Smart Farm

Система XAG дозволяє керувати поливом із телефона без прокладання керуючих кабелів по полю. На трубопроводах встановлюються розумні електричні клапани XAG FBV, які відкривають, закривають або регулюють подачу води на окремі ділянки. Клапани також передають у систему інформацію про тиск води. Через додаток XAG Farm оператор бачить стан обладнання та може запускати полив, зупиняти його, регулювати відкриття клапанів і створювати автоматичні сценарії поливу.





Центром системи є локальний сервер XAG FS2. Простими словами, це власна базова станція господарства: вона створює локальну бездротову мережу, до якої підключаються клапани та інше обладнання XAG. Команда, яку фермер задає в додатку, надходить через сервер FS2 до потрібного обладнання на полі. При цьому локальна мережа може працювати навіть там, де немає нормального мобільного покриття.

Якщо територія велика або між обладнанням є перешкоди, встановлюється бездротовий ретранслятор FR2. Він розширює зону дії мережі та дозволяє підключати клапани, розташовані далі від основного.



Схематично це виглядає дуже просто:

Телефон → додаток XAG Farm → сервер FS2 → FR2 ретранслятор (якщо потрібне розширення сигналу) → клапани XAG FBV + антена → подача води на потрібну ділянку

Причому сервер має вбудовану можливість роботи через 4G — SIM-карту надає користувач. Завдяки цьому, коли є мобільний інтернет, керувати господарством можна дистанційно, перебуваючи поза межами локальної мережі ферми.

XAG Smart Farm — це бездротова система керування польовим поливом, яка об'єднує клапани та інше обладнання в єдину мережу. Фермер керує подачею води на окремі ділянки зі смартфона, контролює стан системи та може автоматизувати черговість поливу без необхідності вручну відкривати й закривати клапани на полі.









Система фертигації:

Інжектор з насосним приводом XAG FPDI





Інжектор під тиском XAG FPI

Доповнити систему можна камерами спостереження
