Датчик для вимірювання струму та напруги з класом точності 0,1А та діапазоном вимірювань 0-150А

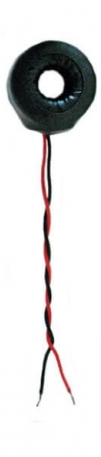

Датчик СТ-5 - це струмовий датчик (трансформатор струму) з високою точністю, призначений для вимірювання струмів у діапазоні 0-150 А. Він використовується у складі пристроїв, таких як АМ-150, АМ-3/150, РКТ-16/150, РКТ-40/150, та РКТ16-3/150, забезпечуючи точний контроль та моніторинг електричних струмів у різних системах.

Основні характеристики

Діапазон вимірів: Від 0 до 150 А. Це робить його придатним для середніх і низьковольтних ланцюгів.

Клас точності: 0,1А (за стандартами IEC або ГОСТ), що забезпечує мінімальну похибку при вимірюваннях: Похибка ≤ 0,1% від вимірюваної величини.

Вихідний сигнал: Пропорційний вимірюваному струму, використовується для підключення до вимірювальних приладів, контролерів або реле.

Сумісність: Призначений для роботи з приладами:

• АМ-150, АМ-3/150 - амперметри.

• РКТ-16/150, РКТ-40/150, РКТ16-3/150 - реле контролю струму.

Матеріал сердечника: Високоякісні феромагнітні матеріали, що забезпечують низькі втрати та високу точність вимірювань.

Конструкція:

• Компактний корпус для встановлення на струмопровідні елементи.

• Можливість монтажу на шину чи кабель.

Температурний діапазон роботи: від -25°C до +55°C, що робить його придатним для використання в різних кліматичних умовах.

Ізоляція: Корпус та обмотки датчика забезпечують надійну електричну ізоляцію для безпечної роботи.

Частота: Працює на промисловій частоті 50/60 Гц.

Ступінь захисту: Залежить від виконання, зазвичай IP20 або вище.

Діаметр трансформатора: зовнішній: 25 мм; внутрішній:12 мм
