Реле контролю струму

Реле контролю струму – це електричний пристрій, призначений для контролю рівня струму в ланцюгу та забезпечення захисту обладнання від перевантажень, коротких замикань або інших аварійних ситуацій.

Реле контролю струму широко використовуються в промисловості, комерційних та побутових об'єктах, де важливо підтримувати стабільну роботу обладнання та запобігати поломкам через нестабільний струм.





Технічні характеристики:



• Тип контрольованого струму: змінний (AC) або постійний (DC).

• Діапазон вимірювань: Від 0,1 до 1000 А (залежить від моделі).

• Напруга живлення: 24, 220 або 380 (залежно від пристрою).

• Вихідний сигнал: Релейний вихід для керування навантаженням.

• Точність вимірів: ±1%.

• Настройки, що регулюються: Верхній і нижній пороги струму, затримка спрацьовування.

• Монтаж: на DIN-рейку (35 мм) або панельний.

• Матеріал корпусу: Міцний пластик із рівнем захисту IP20–IP65.

• Робоча температура: -25 °C до +55 °C.





Де і для чого використовуються:

Промислові об'єкти:

Захист електродвигунів, компресорів та насосів від перевантажень та короткого замикання.

Контролює навантаження на виробничих лініях.

Енергетика:

Моніторинг та захист трансформаторів та генераторів.

Управління електричними мережами з кількома рівнями споживання.

Комерційні системи: Контроль стану обладнання в офісах, магазинах та інших комерційних будівлях.

Побутові мережі: Захист побутових приладів та електрообладнання у житлових будинках.

Системи автоматизації: Інтеграція в системи керування (SCADA, PLC) для автоматичного контролю та відключення при відхиленнях.





Види реле контролю струму:



За типом контрольованого струму:

• Для змінного струму (AC): Використовуються для контролю струму в ланцюгах змінного струму, що часто застосовуються в промислових та побутових мережах.

• Для постійного струму (DC): Застосовуються для моніторингу струму в ланцюгах постійного струму, наприклад, у системах автономного живлення, сонячних електростанціях або акумуляторних системах.

За кількістю фаз:

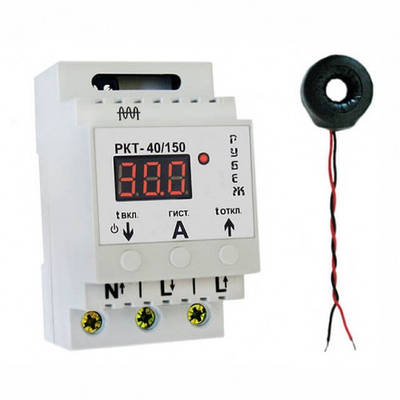

• Однофазні:Контролюють струм в одній фазі, підходять для однофазних мереж.

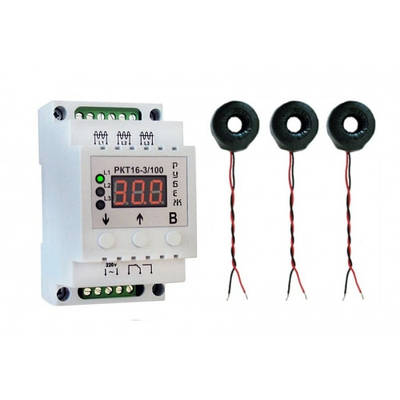

• Трифазні:Одночасно контролюють струм у всіх трьох фазах, що є важливим для роботи складних промислових систем.

За функцією контролю:

• Реле з верхнім порогом: Спрацьовують, якщо струм перевищує задане значення (для захисту від перевантаження).

• Реле з нижнім порогом: Спрацьовують під час падіння струму нижче встановленого значення (наприклад, для захисту від обриву ланцюга).

• Реле з двопороговим контролем: Контролюють як верхній, і нижній пороги. Це універсальні пристрої для складних завдань.

За типом спрацьовування:

• Електромеханічні: Використовують фізичне замикання контактів, відрізняються простотою та надійністю, але менш точні.

• Електронні: Оснащені цифровими системами керування, забезпечують високу точність та додаткові налаштування (затримка часу, точна установка порогів тощо).

За способом встановлення:

• На DIN-рейку: Компактні пристрої для встановлення в електричних щитах, зручні для використання у розподільчих системах.

• Щитові: Монтуються на передню панель щита та мають видиму індикацію параметрів.

• Модульні: Вбудовуються у системи автоматизації чи прилади.

За додатковими функціями:

• Із затримкою спрацьовування: Виключають помилкові спрацьовування за короткочасних змін струму.

• З цифровим дисплеєм: Дозволяють візуально контролювати параметри струму.

• З інтеграцією до систем автоматизації: Мають інтерфейси (наприклад, RS-485, Modbus) для підключення до SCADA чи PLC.

За призначенням:

• Для захисту електродвигунів: Запобігають перегріву, перевантаженню або обриву фаз.

• Для контролю навантаження: Використовуються у розподільчих мережах для запобігання перевантаженням.

• Для сигналізації та аварійного відключення: Спрацьовують для попередження та захисту систем.
